主頁 > 教學設備 > 新能源汽車實訓設備 >

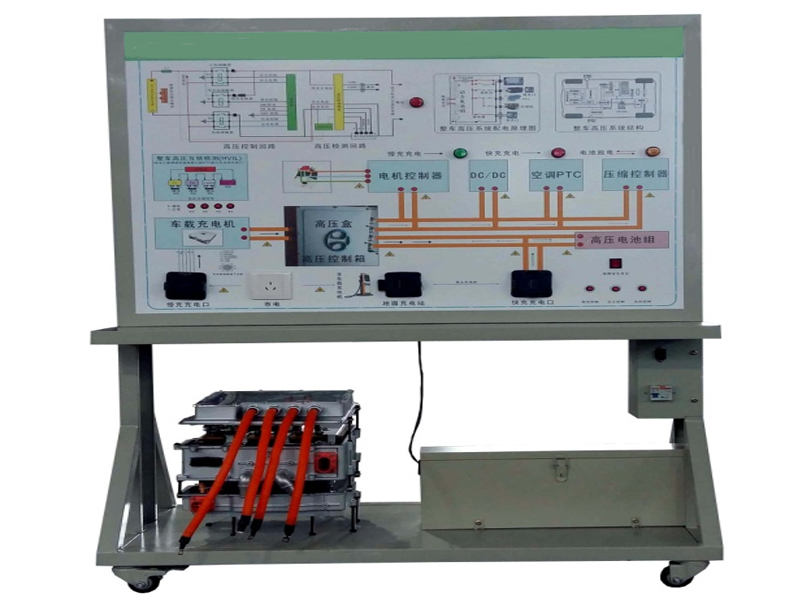

ZLXN-Y12型新能源汽車高壓器件結構展示教學平臺
  該汽車高壓器件教學實驗設備的型號名稱為新能源汽車高壓器件結構展示教學平臺，采用 BJEV原車新能源汽車高壓真實器件制作，展示新能源汽車高壓的結構與工作原理，適合于各類院校對純電動汽車高壓器件理論和維修實訓的教學需要。

一、新能源汽車高壓器件結構展示教學平臺的組成：
    高壓盒、動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、操作控制臺、訓練控制按鈕、原理檢測面板與結構彩圖。

二、新能源汽車高壓器件結構展示教學平臺的功能特點：
1、展現BJEV高壓盒高壓器件的組成構造與任務進程；
2、設備面板采用耐創擊、耐凈化、防火、防潮的初級鋁塑板，外表經特殊工藝噴涂底漆處置；4mm鋁塑面板打印有永不褪色的UV平板黑色電路圖；學員可直觀對照面板材料和高壓控制盒的實物，看法和剖析高壓控制盒的器件和原理；
3、控制臺裝置有BJEV高壓控制盒的解剖部件，能明晰看清高壓控制盒的控制繼電器、熔斷器、銜接器端子等電子器件；
4、零碎含有動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調緊縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座；
5、展現BJEV高壓線路的高壓互鎖信號的組成構造和任務進程；辨認高壓線束銜接器的端子及對應的功用；
6、實訓臺面板上裝置有雙獨立線路控制零碎的硬件模塊；裝置有各高壓模塊的汽車真實接口銜接器，這些接口可以訓練先生對高壓電路的銜接。
三、新能源汽車高壓器件結構展示教學平臺的技術規格：
    外形尺寸（約）：1240×650×1700mm(長×寬×高)
    動力電源：24V20ah
    工作電壓：24v
    工作溫度：-40℃～+50℃
    顏色：7032
    鋼管：40*40*3mm
    機柜：1.5mm冷板沖壓成形，背面設置維修門；
    移動腳輪：100*60mm
四、新能源汽車高壓器件結構展示教學平臺的實驗項目：
   1、新能源汽車高壓器件認知。
   2、新能源汽車高壓器件基本控制原理與工作過程驗證實訓。
   3、新能源汽車高壓器件拆裝與安全防護實訓。
   4、新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
   5、新能源汽車整車高壓區認知實訓。
   6、新能源汽車高壓線路拆裝與檢測實訓。
   7、新能源汽車高壓安全系統拆裝與檢測、維護體驗實訓。

————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查新能源汽車高壓器件結構展示教學平臺的貨品外觀，核實新能源汽車高壓器件結構展示教學平臺的型號、數量及配件，拒收處于受損狀態的新能源汽車高壓器件結構展示教學平臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供新能源汽車高壓器件結構展示教學平臺產品說明書內的質保條件和質保期，在質保范圍內提供對新能源汽車高壓器件結構展示教學平臺的免費維修，超出條件承諾時提供對新能源汽車高壓器件結構展示教學平臺的有償維修；
4、退貨/換貨：單方面原因導致的新能源汽車高壓器件結構展示教學平臺錯誤或新能源汽車高壓器件結構展示教學平臺購買數量錯誤，造成新能源汽車高壓器件結構展示教學平臺的退換貨要求，將不被接受；
5、貨期說明：新能源汽車高壓器件結構展示教學平臺的發貨期為參考值，如您需要了解新能源汽車高壓器件結構展示教學平臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對新能源汽車高壓器件結構展示教學平臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答新能源汽車高壓器件結構展示教學平臺的相關疑問，我們還可以幫您推薦符合您要求的新能源汽車實訓設備等相關產品！
—————————————————————————————————————————————————
