ZLXN-Y10型純電動汽車裝調與維護設備
- 電動汽車與充電樁檢測與維修大賽訓練旨在推動中等職業院校新能源汽車技術專業的發展，面向電動汽車各方面市場，推動中等職業院校與區域內新能源汽車生產、維修企業合作，提高專業教師的教學水平。完善純電動汽車檢測與維修人才培養方案、課程設置及實驗實訓室建設方案。通過純電動汽車裝調與維護教學實驗設備安裝、線路連接、系統測試、故障排查、充電樁充電操作等，培養主要從事電動汽車性能檢測、生產管理、銷售、維修、充電站運營與管理等崗位工作的電動汽車生產及售后管理、經營服務、技術推廣一線的技術技能綜合型人才。

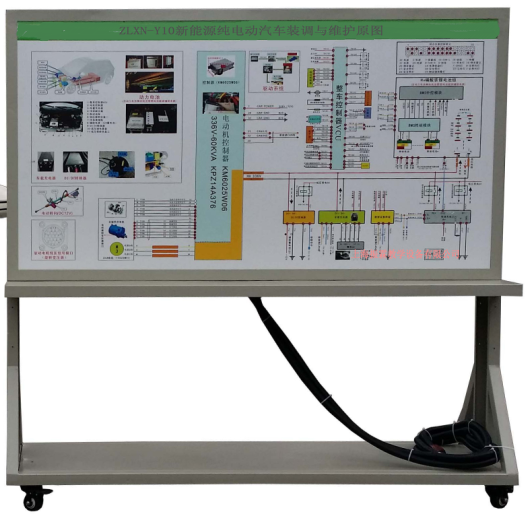

檢測臺

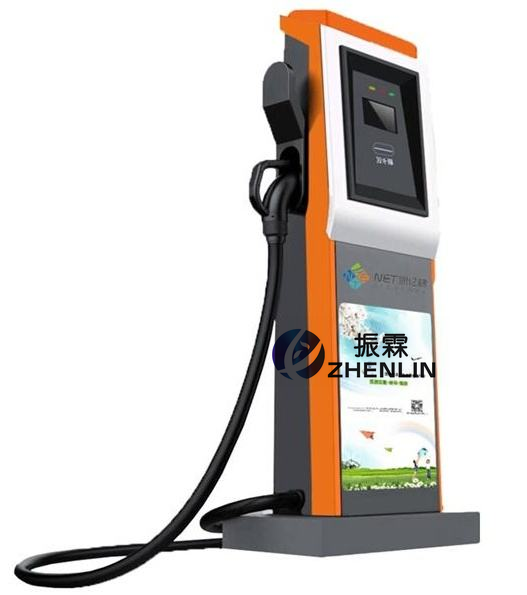

充電樁

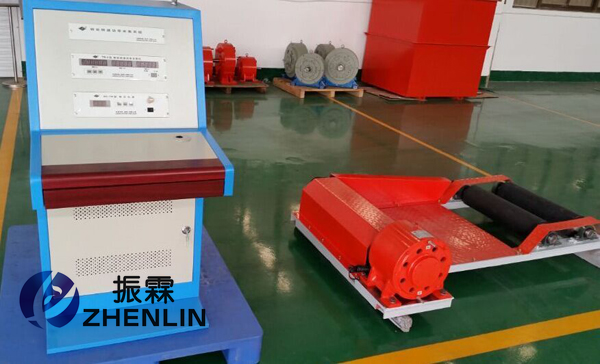

電動車底盤測功機
一、ZLXN-Y10 純電動汽車裝調與維護教學實驗設備訓練內容：
（1）電動汽車及充電樁設備配件的選擇認知與安裝（包含電池的安裝），參賽選手根據任務書的要求，能夠正確選擇賽場提供的器件，完成系統中部分器件的安裝。
（2）布線、接線，參賽選手根據任務書要求，完成電動汽車動力系統實施線路連接或端接。
（3）系統調試，參賽選手根據任務書的要求，對上述系統進行調試，達到任務書要求的工作要求和技術要求。
（4）工況測試，參賽選手根據任務書的要求，對系統進行工況測試，分別測試起動、倒車、全速行駛?cè)N工況并按要求記錄測試數據；
（5）電動汽車設備故障診斷與排除：參賽選手在完成系統調試后，抽取要排除的故障代碼?，F(xiàn)場技術人員根據故障代碼設置故障，參賽選手進行故障排除；實車設備故障排除后，在平臺上進行試車運行，驗證故障排除效果。
（6）充電操作：參賽選手根據任務書的要求和操作說明，采用充電樁進行調試，對電動汽車進行充電操作，掌握充電樁的使用及按時間充電使用方式；
二、ZLXN-Y10 純電動汽車裝調與維護教學實驗設備簡介:
1、純電動整車（全封閉）：雙人座四輪，60V3KW電機與控制器/千瑪巧客純微型電動汽車。
2、設備采用高仿真設備與實車設備相結合的方式，包括實訓測試與控制裝置、高仿真電動汽車設備（含測功機）、充電樁三大部分組成。
3、學生可在高仿真電動汽車設備上完成電動汽車工作原理、系統組成、連接關系的認知、布線/接線實訓后，在實訓測試與控制裝置上完成電路故障排除練習和實訓，在交流充電樁上完成充電樁使用及電動汽車充電操作。
4、設備可進行新能源電動汽車維修工基本技能和核心技能的訓練，也可以進行創新技能的設計拓展訓練，完成多層次的考核，切實提高學生的技能水平。
三、ZLXN-Y10 純電動汽車裝調與維護教學實驗設備外配電要求：
三相五線只電源，不少于75KVA的供電容量。
四、ZLXN-Y10 純電動汽車裝調與維護教學實驗設備配套工具及耗材：序號 名稱 主要組成器件 數量 備注 1 配套工具 世達絕緣工具套裝、六方扳手一套、螺絲刀、手電筒、改錐批一套、剪刀、剝線鉗、電工鉗、尖嘴鉗、斜口鉗、40W電烙鐵、焊錫絲、試電筆、活動扳手、萬用表及書寫工具等。 1套 絕緣 2 耗材 電線、管形絕緣端子（E-07508 黑）、保險絲、號碼管、接線端子、電工膠帶、焊錫絲、螺桿、螺母、墊片等若干。 1套
任務書：
任務一：電動汽車動力系統安裝、接線及調試。
根據所提供的設備，完成實車動力系統主要部件的安裝/接線/調試。

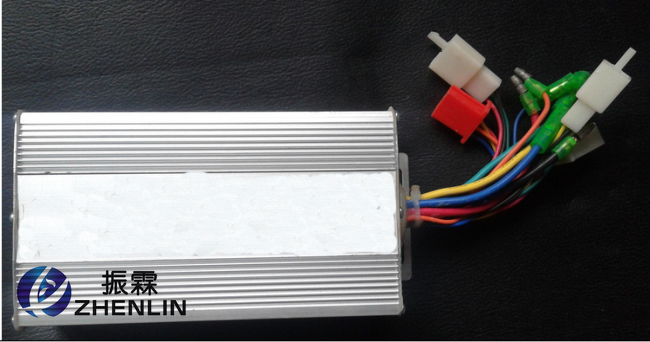

1. 將整車控制器安裝在相應位置，并完成接線與調試。整車控制器
2、將DC/DC（60V to 12V）模塊安裝在相應位置，并完成接線與調試。

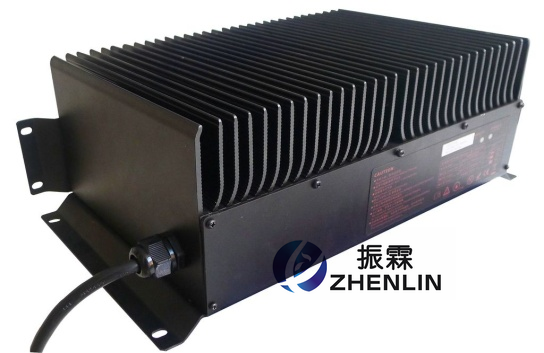

3、將車載充電機模塊安裝在相應位置，并完成接線與調試。車載充電機模塊

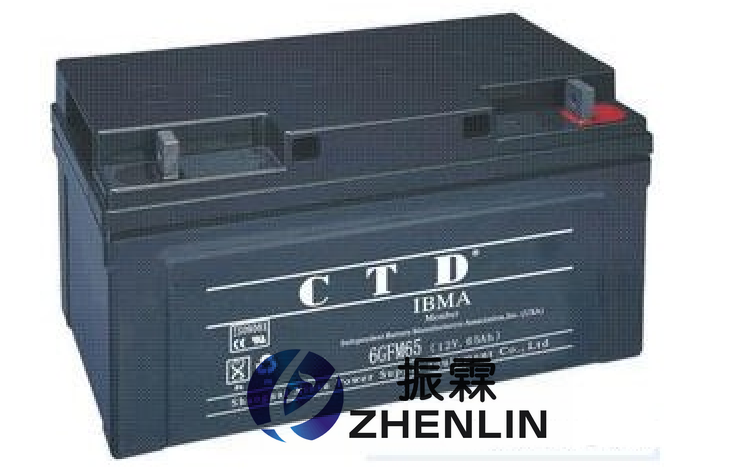

4、將動力電池（一塊）安裝在相應位置，并完成接線與調試。動力電池模塊
任務二：工況模擬負載系統測試：
根據所提供的設備，完成工況測試。
1、測試啟動工況
根據任務書要求，測試啟動狀態工況，按要求設置測功機參數，并記錄轉速等數據。
2、測試倒車工況
根據任務書要求，測試倒車狀態工況，按要求設置測功機參數，并記錄轉速等數據。
3、測試全速行駛工況
根據任務書要求，測試全速行駛狀態工況，按要求設置測功機參數，并記錄轉速等數據。
任務三：控制器故障診斷與排除
根據故障現象，要對所設置的2個故障進行檢查和排除（排除故障需在網孔板上進行相應的線路連接），并對故障現象進行描述、寫出排除方法。
任務三：充電樁的使用：

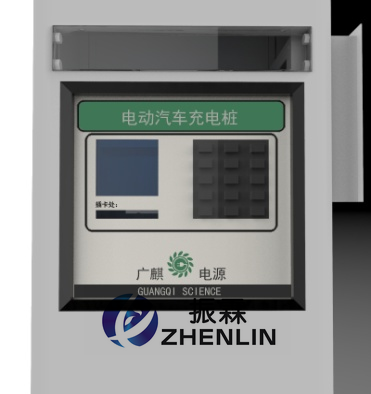

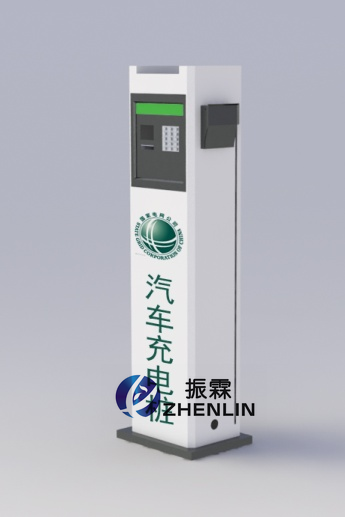

根據所提供的設備及使用說明書，完成充電樁的組裝、連接及使用。電動汽車充電樁：
（1）按照使用說明書完成充電樁各部件組成認知，連接充電線路，并測試連接；
（2）對照使用說明書完成充電計費功能（圖7）的認知及使用；計費系統：
（3）根據使用說明書及任務書完成對電動汽車充電訓練。
任務四：電動汽車測功機的使用：
根據所提供的設備及使用說明書，完成測功機的連接及使用。
記錄測試數據與分析。
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查純電動汽車裝調與維護設備的貨品外觀，核實純電動汽車裝調與維護設備的型號、數量及配件，拒收處于受損狀態的純電動汽車裝調與維護設備并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供純電動汽車裝調與維護設備產品說明書內的質保條件和質保期，在質保范圍內提供對純電動汽車裝調與維護設備的免費維修，超出條件承諾時提供對純電動汽車裝調與維護設備的有償維修；
4、退貨/換貨：單方面原因?qū)е碌募冸妱悠囇b調與維護設備錯誤或純電動汽車裝調與維護設備購買數量錯誤，造成純電動汽車裝調與維護設備的退換貨要求，將不被接受；
5、貨期說明：純電動汽車裝調與維護設備的發貨期為參考值，如您需要了解純電動汽車裝調與維護設備的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對純電動汽車裝調與維護設備有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答純電動汽車裝調與維護設備的相關疑問，我們還可以幫您推薦符合您要求的
