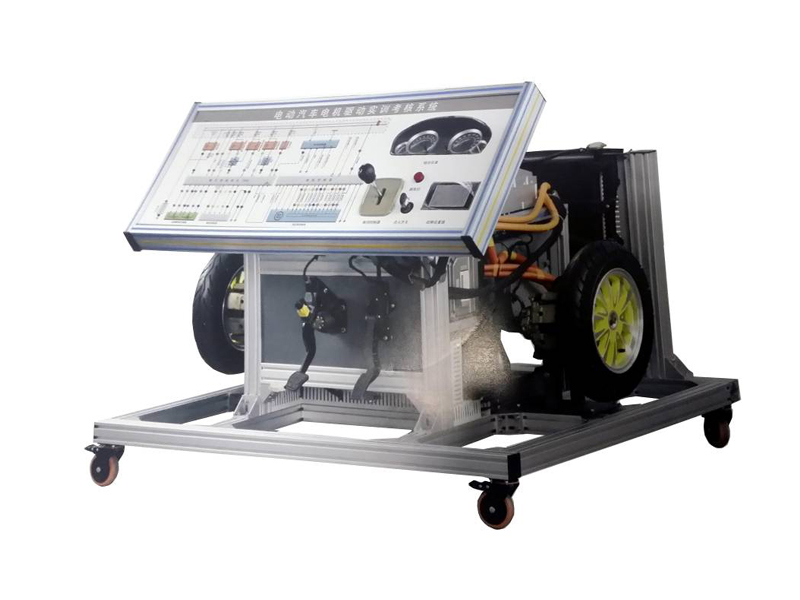

ZLXN-N24型驅動電機及其控制系統實訓臺
- 一、驅動電機及其控制系統實訓臺的簡述：
1.設備以 吉利EV300 純電動汽車驅動電機及其控制系統為基礎，驅動電機及其控制系統的機械及電氣連接方式同原車的連接方式。
2.實訓臺為真實可運行的電驅動傳動系統集成，充分展示各主要零部件組成結構和邏輯控制關系。
3.本設備可與動力電池及其管理系統實訓臺聯合工作（連接使用），模擬實車啟動、加速、制動、停止等工況下動力電池及驅動電機的實時工作狀態以及特性參數。
二、驅動電機及其控制系統實訓臺的功能特點：
1.實訓臺通過電機控制器和動力電池及其管理系統實訓臺BMS的通訊，并能將MCU輸出的各種驅動電機參數以及控制信號參數顯示在顯示終端上。
2.可模擬設置驅動電機、電機控制器的常見故障，例如電機控制器過壓、欠壓、過流故障等，并通過學員正確的檢測操作和排故操作，消除相應故障。
3.實訓臺安裝檢測端子，可借助萬用表、絕緣電阻測試儀或示波器對驅動電機的各相電壓、各相電流、MCU各高壓端子對車身（搭鐵）的絕緣電阻等進行測量，實時檢測各種狀態下的參數變化。
4.實訓臺的驅動橋兩側傳動軸輸出端加裝磁粉制動器，模擬車輛負載系統，通過調整兩端負載大小，真實再現電驅動傳動系統不同工況下（啟動、加速、勻速、減速、停車、爬坡等）電流和電壓等參數變化規律。
5.本設備與子系統-動力電池及其管理系統實訓臺等通過CAN總線進行通信和數據交換，并連接組成一套完整的檢測與維護實訓系統。
三、驅動電機及其控制系統實訓臺的基本配置：
電機與變速器總成，驅動軸與制動裝置總成、電機控制器(帶CAN通訊），電子油門總成，換擋機構總成，驅動電機，電驅動傳動，磁粉制動器，手動張力控制器，助力器帶泵總成，真空泵總成，真空罐總成，12V60AH輔助蓄電池，電機控制器上位機軟件、智能故障設置和考核系統，可移動平臺和示教板。
四、驅動電機及其控制系統實訓臺的技術規格：
1.動力電池類型：原車
動力電池電源: 由動力電池及其管理系統實訓臺提供
2.驅動電機：原車
4.電機控制器：原車
5.變速箱：原車；
6.磁粉制動器：PBS-50（帶可調張力控制器）；額定轉矩50N.m；許用轉速1500r/min
7.設備外接電源：交流220V±10% 50Hz
8.工作環境溫度：-20℃～+60℃
10.臺架尺寸：40*40鋁型材1600mm*1200mm*1800mm（長*寬*高）
五、驅動電機及其控制系統實訓臺的安全保護性能：
1.實訓臺配備12V電源接地機械開關，可隨時斷開12V 接地，切斷整個系統電源。
2.設備配有急停按鈕，緊急情況按下急停按鈕可立即斷開主電源回路，實現多重安全保護。
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查驅動電機及其控制系統實訓臺的貨品外觀，核實驅動電機及其控制系統實訓臺的型號、數量及配件，拒收處于受損狀態的驅動電機及其控制系統實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供驅動電機及其控制系統實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對驅動電機及其控制系統實訓臺的免費維修，超出條件承諾時提供對驅動電機及其控制系統實訓臺的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌尿?qū)動電機及其控制系統實訓臺錯誤或驅動電機及其控制系統實訓臺購買數量錯誤，造成驅動電機及其控制系統實訓臺的退換貨要求，將不被接受；
5、貨期說明：驅動電機及其控制系統實訓臺的發貨期為參考值，如您需要了解驅動電機及其控制系統實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對驅動電機及其控制系統實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答驅動電機及其控制系統實訓臺的相關疑問，我們還可以幫您推薦符合您要求的新能源汽車實訓設備等相關產品！
————————————————————————————————————————————————————
