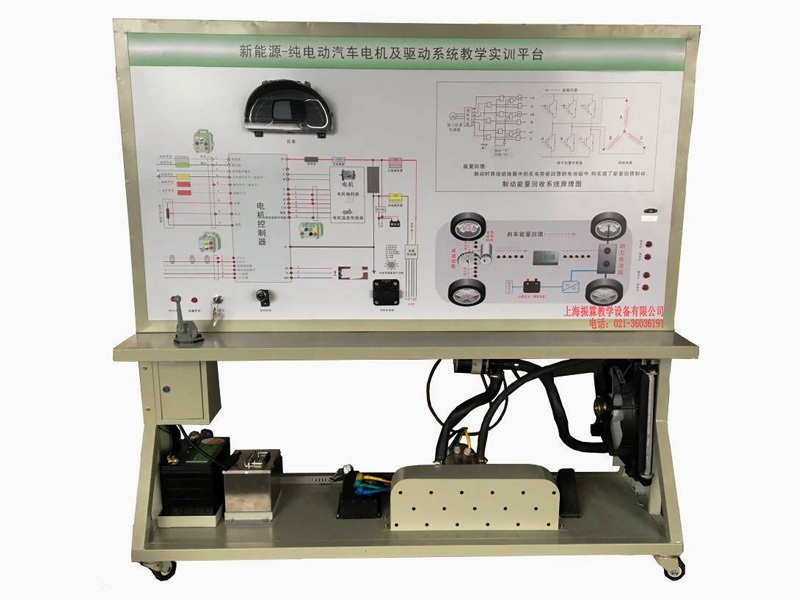

ZLXN-N17型制動能量回收控制系統實訓臺
- 一、制動能量回收控制系統實訓臺的總體簡述：
1.設備以 純電動汽車制動能量回收及其控制系統為基礎，制動能量回收及其控制系統的機械及電氣連接方式同原車的連接方式。
2.實訓臺為真實可運行的制動能量回收及其控制系統集成，充分展示各主要零部件組成結構和邏輯控制關系。
3.本設備可與動力電池及其管理系統實訓臺等其他設備聯合工作（連接使用），真實展示實車整車制動能量回收的實時工作狀態以及特性參數。
二、制動能量回收控制系統實訓臺的功能特點：
1.安裝 純電動汽車制動能量回收及其控制系統部件，可展示純電動汽車制動能量回收控制策略與控制原理。
2.模擬設置系統的常見故障，通過學員正確的檢測操作和排故操作，排除相應故障。
3.實訓臺安裝檢測端子，可借助萬用表、絕緣電阻測試儀或示波器對控制系統的電壓、電流、電阻等進行測量，實時檢測各種狀態下的參數變化。
4. 配套原理教學板，完整展示工作原理圖，控制電路安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
5.面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理，面板打印有永不褪色的彩色電路圖等；
6.設備由平臺和原理教學板組成，平臺立式放置，安裝原車零部件；實訓臺底部安裝4個帶自鎖腳輪裝置。
7.本設備與其他系統-動力電池及其管理系統實訓臺等通過CAN總線進行通信和數據交換，并連接組成一套完整的檢測與維護實訓系統。
三、制動能量回收控制系統實訓臺的基本配置：
純電動汽車驅動電機、電機控制器、加速踏板、制動踏板，國標充槍與充電插座,車載充電器,智能故障設置和考核系統，控制器通訊接口, 上位機軟件,可移動平臺和示教板。
四、制動能量回收控制系統實訓臺的技術規格：
1. 純電動汽車驅動電機：72V3KW同步電機
2. 電機控制器：72V旋轉變壓器或霍爾反饋
3. 加速踏板：電動車
4. 制動踏板：電動車
5. 國標充槍與充電插座：國標
6. 車載充電器：72V3A
7.輔助電池：12V60AH
8.設備外接電源：交流220V±10% 50Hz
9.工作環境溫度：-20℃～+60℃
10.臺架尺寸：40*40鋁型材1700mm*700mm*1700mm（長*寬*高）
五、制動能量回收控制系統實訓臺的安全保護性能：
1.實訓臺配備12V電源接地機械開關，可隨時斷開12V 接地，切斷整個系統電源。
2.設備配有急停按鈕，緊急情況按下急停按鈕可立即斷開主電源回路，實現多重安全保護。
————————————————————————————————————————————————————
