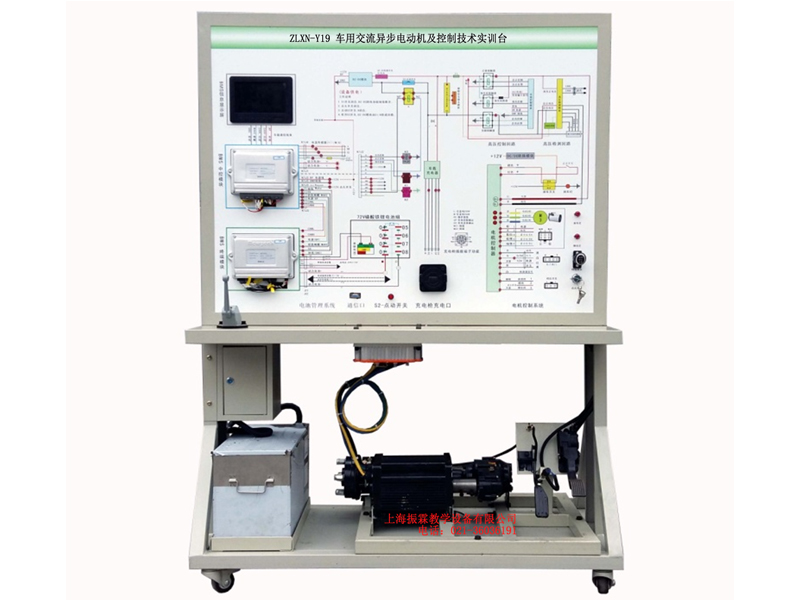

ZLXN-Y19型車用交流異步電動機及控制技術實訓臺
- 一、車用交流異步電動機及控制技術實訓臺的產品組成：
主要由汽車三相交流異步電機、電機控制器、檔位開關、加速踏板、點火開關、電源及故障設置系統組成。
二、車用交流異步電動機及控制技術實訓臺的產品功能：
1.汽車三相交流異步電機及控制器的認知；
2.汽車三相交流異步電機及控制器的結構及原理；
3.駕駛員的意圖與永磁電機運轉之間的體現；
4.常見故障的設置及考核；
5.配備完整的實驗說明書。
三、車用交流異步電動機及控制技術實訓臺的產品規格：
1、外形尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機額定功率：4kw；
4、電機額定轉速：3000rpm；
5、電機工作電壓：72VDC；
6、箱體上部整體成型，表面經過防銹處理、噴漆；下部采用40*40方管焊接成形；
7、采用UV平板噴繪面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損；
8、底部安裝兩萬向兩定向的腳輪，配備剎車，方便設備的移動及固定。
四、車用交流異步電動機及控制技術實訓臺的技術規格：
1.工作電源：HV磷酸鐵鋰離子動力電池組
2.工作溫度：-40℃～+50℃
3.設備顏色：標準7032等
4.設備鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
7.外形尺寸：1240×600×1700mm(長×寬×高)
五、車用交流異步電動機及控制技術實訓臺的基本配置(每臺)：
序號 名稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm 套 1 2 組合儀表 電動汽車專用 個 1 3 點火開關 配套 套 1 6 電機控制器 與電機配套
英博爾控制器
配套英博爾控制器調試軟件套 1 7 車載充電器與充電接口 與電池配套 套 1 8 DC-DC轉換器 套 1 9 HV磷酸鐵鋰離子動力電池組 72V20AH 套 1 10 三相交流異步電機 套 1 11 剎車開關 套 1 12 檔位開關 電動車專用 套 1 13 油門控制裝置 電動車專用 套 1 14 直流接觸器 DZ47 套 1 15 電源總開關 配套 套 1 16 移動臺架 1240×600×1700mm(帶自鎖腳輪裝置) 臺 1 17 保險絲盒 配套 套 1 18 保修卡/合格證 配套 套 1 19 教師手冊 配套 套 1 20 故障模擬與排除裝置 套 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查車用交流異步電動機及控制技術實訓臺的貨品外觀，核實車用交流異步電動機及控制技術實訓臺的型號、數量及配件，拒收處于受損狀態的車用交流異步電動機及控制技術實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供車用交流異步電動機及控制技術實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對車用交流異步電動機及控制技術實訓臺的免費維修，超出條件承諾時提供對車用交流異步電動機及控制技術實訓臺的有償維修；
4、退貨/換貨：單方面原因?qū)е碌能囉媒涣鳟惒诫妱訖C(jī)及控制技術實訓臺錯誤或車用交流異步電動機及控制技術實訓臺購買數量錯誤，造成車用交流異步電動機及控制技術實訓臺的退換貨要求，將不被接受；
5、貨期說明：車用交流異步電動機及控制技術實訓臺的發貨期為參考值，如您需要了解車用交流異步電動機及控制技術實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對車用交流異步電動機及控制技術實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答車用交流異步電動機及控制技術實訓臺的相關疑問，我們還可以幫您推薦符合您要求的
