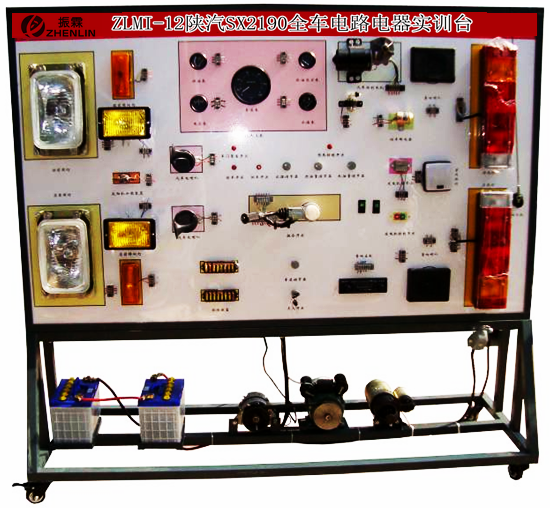

ZLMI-12型陜汽SX2190全車電路電器實訓臺
- 陜汽SX2190全車電器實訓臺是配合大專院校、部隊、汽修等專業的汽車培訓技能之用，采用全新柴油機原車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。通過專業課程的教學和本實訓臺演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握專業知識。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。一、陜汽SX2190全車電路電器實訓臺結構組成：
實訓臺采用全新柴油機原車電器實物為基礎，近似原車的布置方式；主要由全車線束、儀表盤、各種開關、燈光系統、加熱、繼電器、燃油供給系統、燃油分配泵、發電機、起動機、可移動式臺架。
二、陜汽SX2190全車電路電器實訓臺功能特點：
1、演示燈光系統的工作、信號燈的工作；
2、演示起動充電系統的工作，可用萬用表檢測線路接頭電壓及電流，并設有斷路故障；
3、演示發動機燃油系統的工作，可在實訓臺上觀察燃油的噴油，配有噴油器、噴油支管、燃油壓力管；
4、演示加熱塞的功能：配有加熱塞溫度顯示，由電機驅動高壓泵運轉，可演示不同載荷下噴油量的變化。
5、測量面板上配備測量端子，可以使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。
6、實訓臺配備故障設置系統，可以設置40個故障，包括開路、短路、元件損壞和 高電阻狀態下等故障。
7、實驗臺支架采用優質鋼材焊接，表面經過噴塑處理。
8、對于轉動部位和加熱部位設置安全防護措施。
9、所有電器部件設置接線端子，提供線路連線
10、系統電器元件線路實際操作和故障設置，實時模擬各系統故障，并進行診斷和排除。
11、可分別進行各組成部分線路的基礎學習和實訓，同時又能進行綜合的學習和實訓。
12、能學習汽車基本電器的線路組成，了解各部分的相互聯系和影響，完整掌握全車電路的基本知識和故障排除。
三、實訓臺技術參數：
1、外形尺寸: 2080×650×1800mm (長×寬×高)
2、動力電源：220V交流電壓；
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查XXXX的貨品外觀，核實陜汽SX2190全車電路電器實訓臺的型號、數量及配件，拒收處于受損狀態的陜汽SX2190全車電路電器實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供陜汽SX2190全車電路電器實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對陜汽SX2190全車電路電器實訓臺的免費維修，超出條件承諾時提供對陜汽SX2190全車電路電器實訓臺的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌年兤鸖X2190全車電路電器實訓臺錯誤或陜汽SX2190全車電路電器實訓臺購買數量錯誤，造成陜汽SX2190全車電路電器實訓臺的退換貨要求，將不被接受；
5、貨期說明：陜汽SX2190全車電路電器實訓臺的發貨期為參考值，如您需要了解陜汽SX2190全車電路電器實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對陜汽SX2190全車電路電器實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答陜汽SX2190全車電路電器實訓臺的相關疑問，我們還可以幫您推薦符合您要求的全車電路實訓裝置等相關產品！
