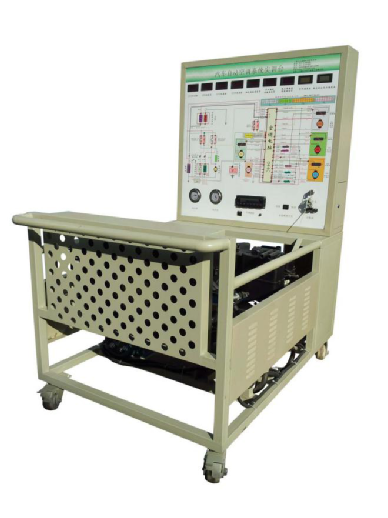

ZLMI-37A型汽車自動空調實訓臺
- 一、汽車自動空調實訓臺的產品簡介：
該設備采用全新通用威朗汽車自動空調系統為基礎，充分展示汽車自動空調系統組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車自動空調系統理論和維修實訓的教學需要。
二、汽車自動空調實訓臺的功能特點：
1.真實可運行的汽車自動空調系統，充分展示汽車自動空調系統的組成結構和工作過程。
2.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車自動空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車自動空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、汽車自動空調實訓臺的技術規格：
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～3.5MPa
低壓壓力表：0～1.5MPa
三相異步電動機：
型 號：YT 100L1-4
電 壓：AC 220V/380V
功 率：2.2KW
轉 速：1420r/min
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、汽車自動空調實訓臺的基本配置(每臺)：
序號 名 稱 規格型號 單位 數量 1 檢測控制面板(帶面板柜） 裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm) 套 1 2 點火開關 個 1 3 信號模擬裝置 套 1 4 高壓壓力表 R134a，0～3.5MPa 個 1 5 低壓壓力表 R134a，0～1.5MPa 個 1 6 數字式進風口溫度表 個 1 7 數字式出風口溫度表 個 1 8 空調控制器總成 原車， 套 1 9 空調蒸發箱總成 原車， 套 1 10 壓縮機總成 原車， 套 1 11 膨脹閥總成 原車， 套 1 12 干燥器總成 原車， 套 1 13 鼓風機總成 原車， 套 1 14 冷凝器 原車， 個 1 15 三相異步電動機 YT 100L1-4 臺 1 16 冷卻電子風扇 原車， 套 1 17 移動臺架(帶自鎖腳輪裝置) 1500×1000×1700mm(長×寬×高) 臺 1 18 故障模擬與排除裝置 套 1 19 設備教師手冊 套 1 20 設備合格證、保修卡 套 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查汽車自動空調實訓臺的貨品外觀，核實汽車自動空調實訓臺的型號、數量及配件，拒收處于受損狀態的汽車自動空調實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供汽車自動空調實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對汽車自動空調實訓臺的免費維修，超出條件承諾時提供對汽車自動空調實訓臺的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌钠囎詣?dòng)空調實訓臺錯誤或汽車自動空調實訓臺購買數量錯誤，造成汽車自動空調實訓臺的退換貨要求，將不被接受；
5、貨期說明：汽車自動空調實訓臺的發貨期為參考值，如您需要了解汽車自動空調實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對汽車自動空調實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答汽車自動空調實訓臺的相關疑問，我們還可以幫您推薦符合您要求的全車電路實訓裝置等相關產品！
————————————————————————————————————————————————————
