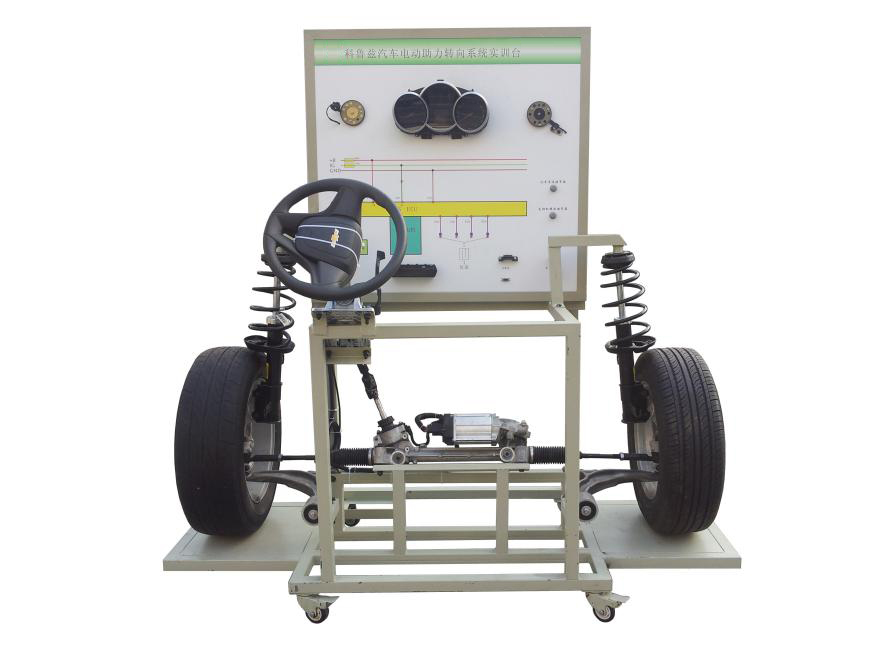

ZL-CR35B型電控電動轉向系統實訓臺
- 一、電控電動轉向系統實訓臺產品簡介：
該設備采用 翻新飛度汽車前橋總成為基礎，全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。
適用于學校對電控助力轉向系統的理論和維修實訓的教學需要。二、電控電動轉向系統實訓臺功能特點：
1.真實可運行的汽車電控助力轉向系統，充分展示電控助力轉向系統的組成結構。
2.調節發動機轉速與車速輸出模擬旋鈕，模擬轉速與車速的變化，左右轉動方向盤，完整演示電控助力轉向的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電控助力轉向系統的工作原理。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對電控助力轉向系統進行讀取故障碼、清除故障碼等自診斷功能。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、電控電動轉向系統實訓臺技術規格：
外形尺寸：1700×1200×1800mm(長×寬×高)
輸入電源；交流220V±10% 50Hz
工作電源；直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；
四、電控電動轉向系統實訓臺基本配置(每臺)：
序號 名 稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子以及彩色電路圖
套 1 2 動力轉向控制電腦(ECU) 臺 1 3 診斷座 個 1 4 點火開關 個 1 5 前橋懸掛機構 套 1 6 方向盤、轉向柱、電動助力方向機、轉向拉桿 套 1 7 車輪 個 2 8 車速信號模擬裝置 套 1 9 轉速信號模擬裝置 套 1 10 扭矩傳感器 套 1 11 扭矩傳感器信號電壓數顯表 套 1 12 移動臺架(帶自鎖腳輪裝置) 1700×1200×1800mm(長×寬×高) 臺 1 13 故障模擬與排除裝置 套 1 14 電源變壓器 套 1 ————————————————————————————————————————————————————
