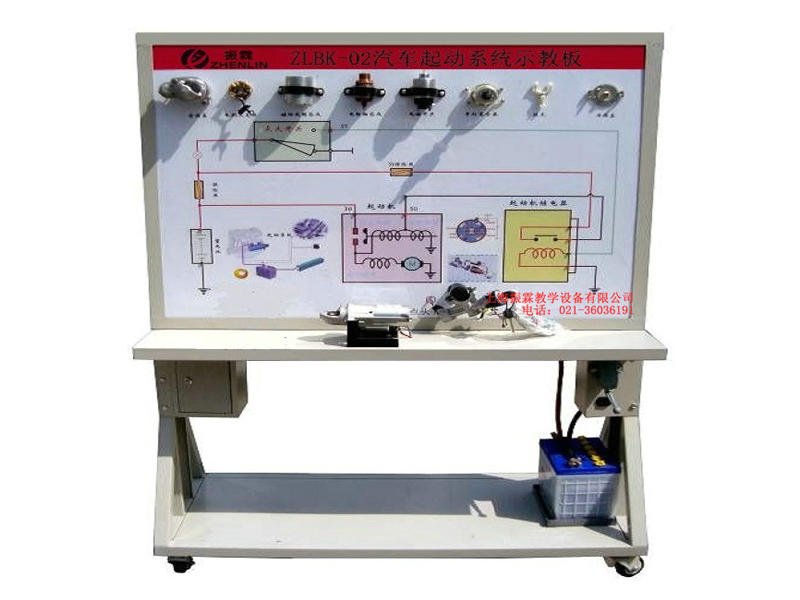

ZLGD-02 型汽車起動系統示教板
- 汽車起動系統示教板是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車充電系統實物為基礎，充分展示汽車充電系統的組成結構和工作過程。可起動運行及檢測充電系統，通過起動系統示教板的演示，可清楚了解內部的結構與功能，便于學生較快地掌握起動系統的構造和原理，提高學生對起動系統的初步認識，使學生了解起動系統起到更直觀更深入的教學目的。適用于學校對汽車充電系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。一、汽車起動系統示教板的功能特點:
1、真實可運行的充電系統，充分展示汽車充電系統的組成結構。
2、打開點火開關，觸發三相電機運行，帶動發電機工作，充電指示燈滅，蓄電池端電壓升高，真實演示汽車充電系統的工作過程。通過面板上的電流表、電壓表可觀察充電電流和蓄電池電壓的數值。
3、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車充電系統的工作原理。
4、示教板面板上安裝有發電機總成分解部件，可直觀認識發電機的組成結構。
5、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
二、汽車起動系統示教板的技術規格:
1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、動力電源：220V交流電壓；
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
6、三相異步電動機：（1）電 壓：AC 220V/380V， （2）功 率：2.2KW，（3）轉 速：1420r/min
7、鋼管：40*40*3mm
8、機柜：1.5mm冷板沖壓成形，
9、移動腳輪：100*60mm
三、汽車起動系統示教板的基本配置:
序號 名 稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子，
彩色電路圖和工作原理示意圖
（面板：1200*900*4mm)套 1 2 點火開關 個 1 3 發電機總成 全新 臺 1 4 發電機總成分解部件 振霖 套 1 5 充電指示燈 振霖 個 1 6 三相異步電動機 YT 100L1-4 臺 1 7 保險絲盒 個 1 8 電壓表 0～30V 個 1 9 電流表 0～±100A 個 1 10 蓄電池 12V 45Ah 臺 1 11 電源總開關 50A 個 1 12 移動臺架(帶自鎖腳輪裝置) 1240×600×1700mm
(長×寬×高)臺 1 13 故障模擬與排除裝置 振霖 套 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查汽車起動系統示教板的貨品外觀，核實汽車起動系統示教板的型號、數量及配件，拒收處于受損狀態的汽車起動系統示教板并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供汽車起動系統示教板產品說明書內的質保條件和質保期，在質保范圍內提供對汽車起動系統示教板的免費維修，超出條件承諾時提供對汽車起動系統示教板的有償維修；
4、退貨/換貨：單方面原因導致的汽車起動系統示教板錯誤或汽車起動系統示教板購買數量錯誤，造成汽車起動系統示教板的退換貨要求，將不被接受；
5、貨期說明：汽車起動系統示教板的發貨期為參考值，如您需要了解汽車起動系統示教板的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對汽車起動系統示教板有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答汽車起動系統示教板的相關疑問，我們還可以幫您推薦符合您要求的汽車示教板設備等相關產品！
————————————————————————————————————————————————————
