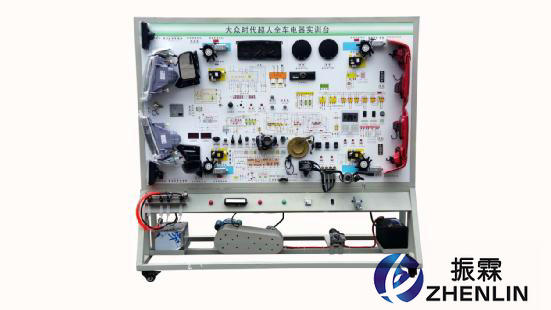

  • ZLGD-V4型整車電器系統示教板


  •   整車電器系統示教板采用全新桑塔納2000整車電器實物為基礎,充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
      適用于學校對整車電器理論和維修實訓的教學需要。
    整車電器系統示教板,汽車電器示教板
    一、整車電器系統示教板的功能特點:
    1.真實可運行的汽車整車電器系統,充分展示汽車整車電器系統的組成結構。
    接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
    2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車整車電器各系統的工作原理。
    3.示教板面板上安裝有檢測端子,可直接在面板上檢測汽車整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
    4.設備面板上安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
    5.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。
    二、
    整車電器系統示教板的技術規格:
      外形尺寸(約):2080×700×1900mm(長×寬×高)
      動力電源:三相四線(或三相五線)380V±10% 50Hz
      工作電壓:直流12V
      工作溫度:-40℃~+50℃
      三相異步電動機
      型  號:YT 100L1-4
      電壓:AC 220V/380V
      功率:2.2KW
      轉速:1420r/min
      顏色:7032
      鋼管:40*40*3mm
      機柜:1.5mm冷板沖壓成形,背面設置維修門;
      移動腳輪:100*60mm
    三、
    整車電器系統示教板的基本配置(每臺):
    序號 名       稱 規格型號 單位 數量
    1 示教板面板 裝有各種檢測端子以及彩色電路圖 1
    2 發動機控制電腦(ECU) 原車 1
    3 診斷座 原車 個 1
    4 點火開關 原車 個 1
    5 組合儀表 原車 1
    6 組合開關 原車 1
    7 左右前大燈總成 原車 1
    8 左右前霧燈 原車 1
    9 左右轉向燈 原車 1
    10 左右轉向邊燈 原車 1
    11 左右組合尾燈 原車 1
    12 牌照燈 原車 1
    13 高位剎車燈 原車 個 1
    14 燈光開關 原車 1
    15 剎車燈開關 原車 1
    16 倒車燈開關 原車 1
    17 危險燈開關 原車 1
    18 線束   1
    19 雨刮總成 原車 1
    20 雨刮控制器 原車 個 1
    21 噴水電機 原車 1
    22 噴水壺 原車 1
    23 喇叭 原車 個 2
    24 喇叭繼電器 原車 個 1
    25 X觸點繼電器 原車 個 1
    26 霧燈繼電器 原車 個 1
    27 無分電器點火系統 含點火器總成、火花塞、曲軸位置傳感器 1
    28 模擬噴油嘴指示燈   1
    29 燃油泵繼電器 原車 個 1
    30 燃油泵指示燈 原車 個 1
    31 曲軸位置傳感器及信號輪 原車 1
    32 電動窗主開關 原車 1
    33 左右前車門電腦 原車 個 1
    34 舒適電腦 原車 個 1
    35 右前門鎖電機 原車 1
    36 左右后電動窗電機 原車 1
    37 左右后電動窗開關 原車 1
    38 左右后門鎖電機 原車 1
    39 汽車音響總成 原車 1
    40 揚聲器 6",200W 1
    41 起動機總成 原車 1
    42 發電機總成 原車 1
    43 三相異步電動機 YT 100L1-4 1
    44 蓄電池 12V 45Ah 1
    45 保險絲盒   個 1
    46 電源總開關 50A 個 1
    47 移動臺架(帶自鎖腳輪裝置) 2080×700×1800mm(長×寬×高) 1
    48 故障模擬與排除裝置   1
    49 教師手冊   1
    50 合格證與保修卡   1

    ————————————————————————————————————————————————————
