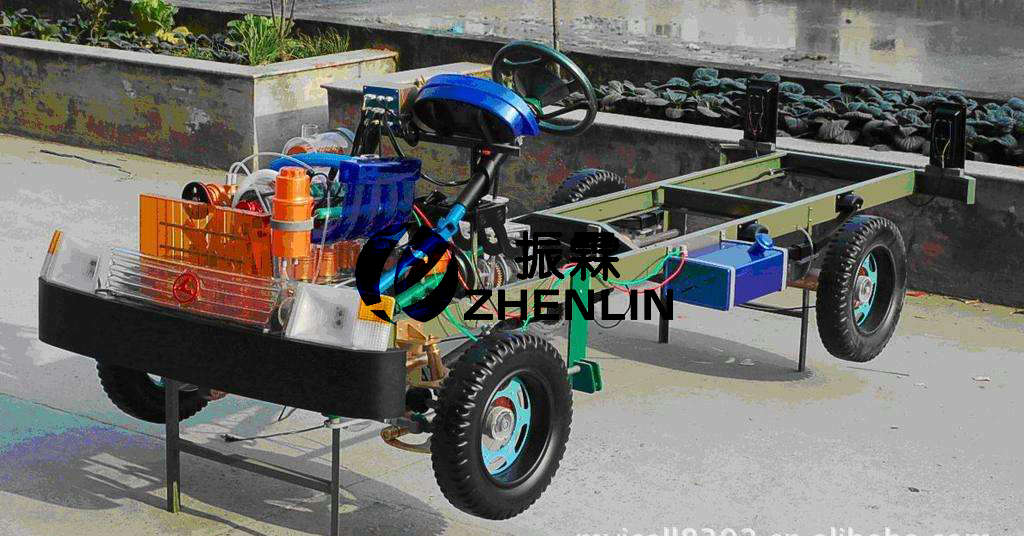

ZLVK-A03型獵豹透明整車模型
- 獵豹透明整車模型用于大專院校、職業學校、汽車駕駛培訓、汽車修理專業教學之用，通過本品的演示，可清楚了解轎車內部的機械結構與功能，便于學員較快地掌握轎車的構造和原理，提高學員對轎車的初步認識，是各汽車教學設備最理想的教學模型。
一、 獵豹透明整車模型的結構和特點：
獵豹透明整車模型選用透明有機玻璃制作，部件均以硬質工程塑料加工，利用螺絲固定在金屬高溫烘漆而成的車架上。各總成均以壓模成形加工，代替過去用膠水粘合的辦法，在牢固度上有很大的提高。發動機總成，以電力驅動，油門設有調速裝置，能演示發動機轉速的高低。離合器分離明顯，操縱靈活，離合器外殼整體壓模而成，變速器的各檔齒輪用各種顏色表示，操縱自如，其中主減速，差速，轉動靈活，車輪對開壓鑄，刻有防滑槽紋，美觀大方。轉向裝置以及電瓶、油箱、水箱，做工精細、富有光澤，制動管路分布清楚，一目了然。電路采用對插件前后分布，前燈架用透明有機玻璃壓模成整體，美觀逼真，儀表板及后燈架逼真堅固。
二、獵豹透明整車模型的適用范圍及技術參數：
1、本汽車模型用于各類學校的理論教學、學生實習。
2、外殼透明有機玻璃厚度（4～5mm）。
3、整車外形尺寸：3200×1300×1300mm。按實物1:1制造
4、重量：100 kg
5、環境溫度：5℃～35℃ 濕度：常規
6、電源：220V，50HZ穩壓：12V
7、功率：≤200W ，
三、獵豹透明整車模型的技術參數：
電 源：220V，50HZ
穩壓電源：12V
功 率：≤200W
外形尺寸：3200×1250×1300mm。按實物1:0.8制造
重 量：≤90kg。
四、獵豹透明整車模型的裝箱及詳細安裝說明：
（1）整車模型分三箱裝運：先將木箱打開把內中的防震稻草輕輕地取出，這時要注意不能用力過大，以免損壞總成及其部件。開箱完畢后將各總成及部件上的防塵尼龍打開,如有積塵，用濕布將其擦凈,逐個的放在待安裝的清潔干凈的室內。
（2）車架及支撐腳的安裝：首先安裝前、后支撐腳。
（3）發動機離合器變速箱總成（驅動部分）的安裝，因包裝運輸原因，總成上的各部件均末拆下，因此必須小心輕放。然后，將總成裝在車架前端，注意輕放，對準螺孔后，套上螺絲釘（6×60mm）擰緊即可。變速器的操縱機構另外裝在車架上，再將操縱機構的十字軸一端套向變速器后的變速拉軸上，并對準螺孔。
（4）驅動輪的安裝：先將前輪股總成裝上前懸掛裝置,內外萬向節已固定,只須將傳動軸安裝套對準螺孔擰緊。然后裝上轉向臂拉桿的球頭螺絲。
（5）后橋安裝，后橋總成已成整體，將兩邊的支撐點裝上，提起來再裝減振器上端的螺母，駐車制動的拉索連拉索座一起將其裝在底盤架上，和手制動手柄總成連在一起，如果手制動沒有制動效果，請調節拉桿螺母。
（6）前燈架、水箱、電瓶及油門拉桿一起拿到前端對準兩邊的四只螺孔橫向裝緊，然后插上各插頭，掛上油門拉桿的鋼絲，裝緊拉桿壓板。
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查獵豹透明整車模型的貨品外觀，核實獵豹透明整車模型的型號、數量及配件，拒收處于受損狀態的獵豹透明整車模型并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供獵豹透明整車模型產品說明書內的質保條件和質保期，在質保范圍內提供對獵豹透明整車模型的免費維修，超出條件承諾時提供對獵豹透明整車模型的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌墨C豹透明整車模型錯誤或獵豹透明整車模型購買數量錯誤，造成獵豹透明整車模型的退換貨要求，將不被接受；
5、貨期說明：獵豹透明整車模型的發貨期為參考值，如您需要了解獵豹透明整車模型的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對獵豹透明整車模型有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答獵豹透明整車模型的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備,汽車發動機實訓設備,新能源汽車實訓設備,維修電工實訓臺,PLC可編程實訓臺,機械創新實訓臺,熱工實訓設備等相關產品！
