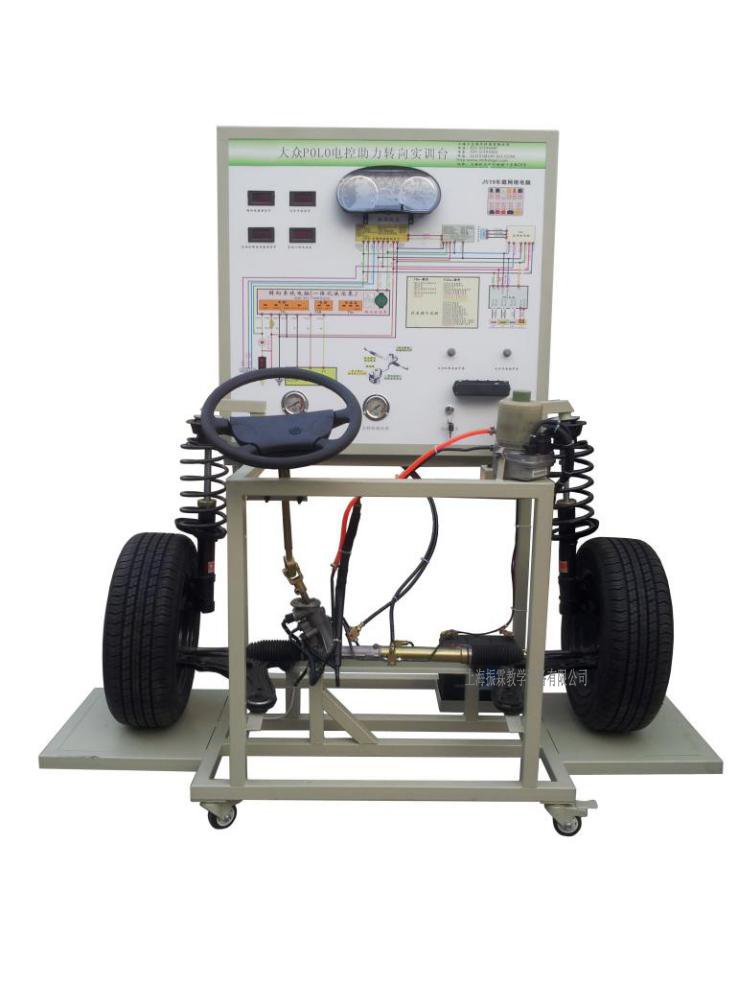

ZLMH-56型電子助力式轉向組合套實訓臺
- 電子助力式轉向組合套實訓臺采用 全新 大眾POLO汽車前橋總成為基礎，全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。適用于學校對電控助力轉向系統的理論和維修實訓的教學需要。一、電子助力式轉向組合套實訓臺的功能特點：
1.真實可運行的汽車電控助力轉向系統，充分展示電控助力轉向系統的組成結構。
2.由三相電機做動力源帶動助力泵工作，操縱方向盤，調節轉速與車速信號模擬旋鈕，完整演示電控動力轉向的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電控助力轉向系統的工作原理。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
二、電子助力式轉向組合套實訓臺的技術規格：外形尺寸：1700×1000×1750mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
輸入電源；交流220V±10% 50Hz
工作電源；直流12V
工作溫度：-40℃～+50℃
油 壓 表：0～100kg/psi
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
三、電子助力式轉向組合套實訓臺的基本配置(每臺)：序號 名 稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子以及彩色電路圖;UV平板噴繪; 套 1 2 動力轉向控制電腦(ECU) 臺 1 3 點火開關 個 1 4 前橋懸掛機構 套 1 5 儲油罐 個 1 6 助力泵 個 1 7 方向盤、轉向柱、萬向節、方向機、轉向拉桿 套 1 8 發動機轉速與車速裝置 套 1 9 車輪 個 2 10 儀表 只 1 11 車速信號模擬裝置 套 1 12 油壓表 0～100kg/psi 個 2 13 三相異步電動機 YT 100L1-4 臺 1 14 移動臺架(帶自鎖腳輪裝置) 1700×1000×1750mm(長×寬×高) 臺 1 15 蓄電池 60AH 12V 只 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查電子助力式轉向組合套實訓臺的貨品外觀，核實電子助力式轉向組合套實訓臺的型號、數量及配件，拒收處于受損狀態的電子助力式轉向組合套實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供電子助力式轉向組合套實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對電子助力式轉向組合套實訓臺的免費維修，超出條件承諾時提供對電子助力式轉向組合套實訓臺的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌碾娮又κ睫D(zhuǎn)向組合套實訓臺錯誤或電子助力式轉向組合套實訓臺購買數量錯誤，造成電子助力式轉向組合套實訓臺的退換貨要求，將不被接受；
5、貨期說明：電子助力式轉向組合套實訓臺的發貨期為參考值，如您需要了解電子助力式轉向組合套實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對電子助力式轉向組合套實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答電子助力式轉向組合套實訓臺的相關疑問，我們還可以幫您推薦符合您要求的汽車發動機實訓設備等相關產品！
————————————————————————————————————————————————————
