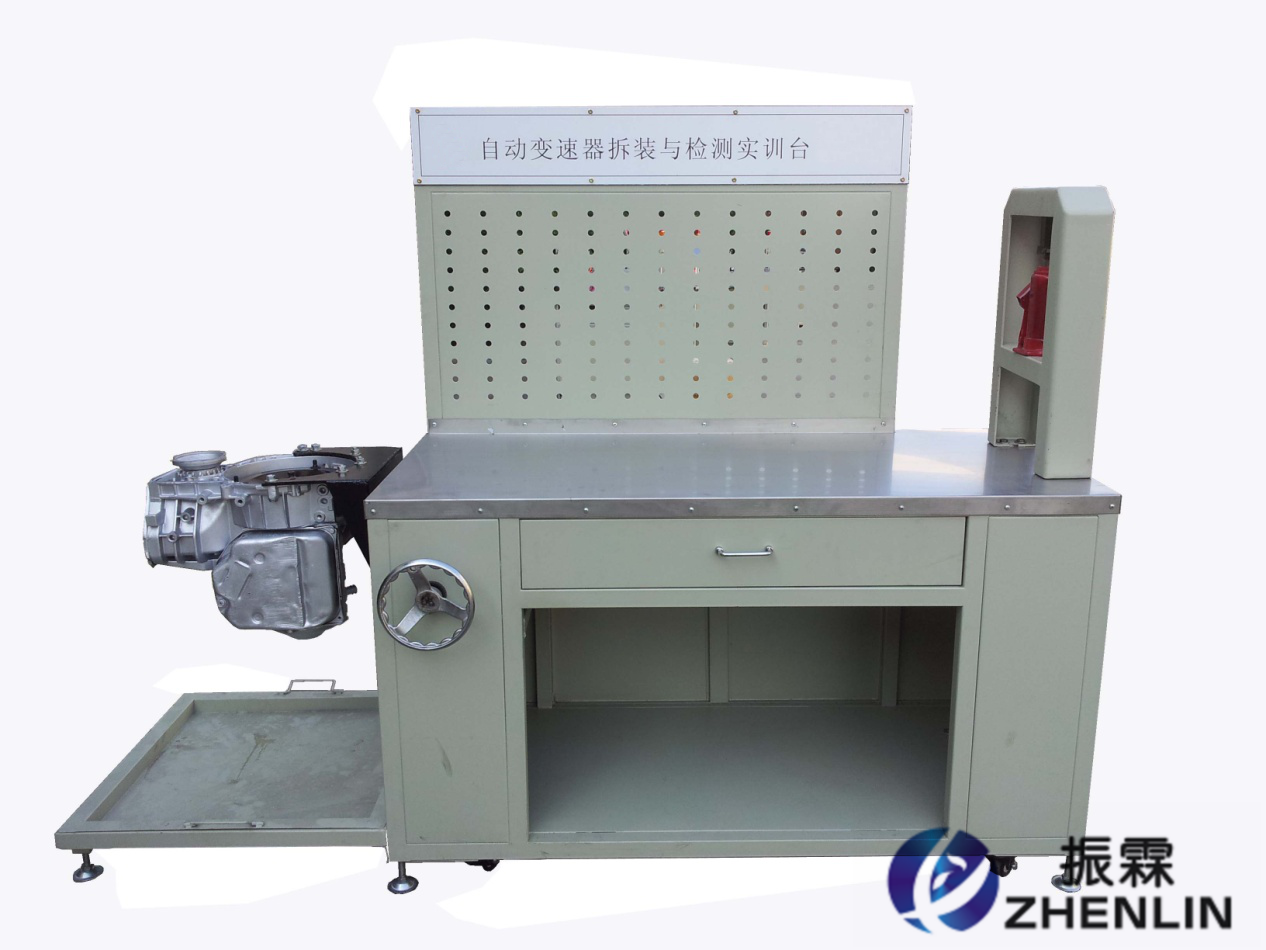

ZLMH-6B型智能一體化變速器拆裝實訓臺
- 智能一體化變速器拆裝實訓臺滿足“全國職業院校技能大賽” “汽車自動變速器拆裝與檢測”項目比賽要求，可對自動變速器進行拆卸與裝配技能的實訓考核。
一、智能一體化變速器拆裝實訓臺的功能特點：
1.材 質：
該設備整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面經噴涂工藝處理，臺面采用304不銹鋼制作。
2.結 構：
該設備主要由實訓臺、網孔板、2T手動壓床與隱藏式減速翻轉機構組成。
網孔板安裝在實訓臺正前方，配備有專用掛鉤，配專用工具，便于掛置自動變速箱元器件與專用工具使用；實訓臺右側安裝有2T手動壓床，用于變速箱軸承拆裝作業；實訓臺正面上部設有抽屜，用于放置專用測量工具，下部為元器件存放柜；實訓臺左側設有隱藏式減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配；設置有活動式接油盤。
3.該設備配備大眾01M自動變速器總成(帶電子閥線束，易于拆裝)，并裝在專用隱藏式減速翻轉翻轉架上。
4.實訓臺底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。
二、智能一體化變速器拆裝實訓臺的基本配置(每臺)：序號 品目名稱 技術參數 單位 數量 1 實訓臺(帶自鎖腳輪與固定調節螺栓) 1400×750×800mm漆面采用噴涂技術（配兩個抽屜） 臺 1 2 網孔板，掛鉤20個 1400×40×800mm(，配備有專用掛鉤5種規格，每種4個 套 1 3 壓床 2T（裝在臺架上）帶搖桿 臺 1 4 自動變速器總成 大眾01M(CLK)，帶電子閥線束，帶傳感器兩個，檔位開關一個 套 1 5 接油盆 750×550×35mm(長×寬×深) 個 1 6 配套專用拆裝工具 14件/套；
專用拆裝工具：
401壓板、402壓板、412壓力工具、442壓力法蘭、40/203/1套管分離、415A套管、418A套管、382測量裝置與導板、3292/1裝配工具、3110套管、輸線取子3373、裝環3267、板T40100、460拆裝設備。套 1 8 配套常用測量工具 6件/套；
磁力表架、千分表、塞尺、游標卡尺、千分尺、百分表。套 1 9 配桌面螺絲盤一個 不銹鋼制作 個 1 10 配套維修手冊，視頻光盤 01M 套 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查智能一體化變速器拆裝實訓臺的貨品外觀，核實智能一體化變速器拆裝實訓臺的型號、數量及配件，拒收處于受損狀態的智能一體化變速器拆裝實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供智能一體化變速器拆裝實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對智能一體化變速器拆裝實訓臺的免費維修，超出條件承諾時提供對智能一體化變速器拆裝實訓臺的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌闹悄芤惑w化變速器拆裝實訓臺錯誤或智能一體化變速器拆裝實訓臺購買數量錯誤，造成智能一體化變速器拆裝實訓臺的退換貨要求，將不被接受；
5、貨期說明：智能一體化變速器拆裝實訓臺的發貨期為參考值，如您需要了解智能一體化變速器拆裝實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對智能一體化變速器拆裝實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答智能一體化變速器拆裝實訓臺的相關疑問，我們還可以幫您推薦符合您要求的汽車發動機實訓設備等相關產品！
————————————————————————————————————————————————————
