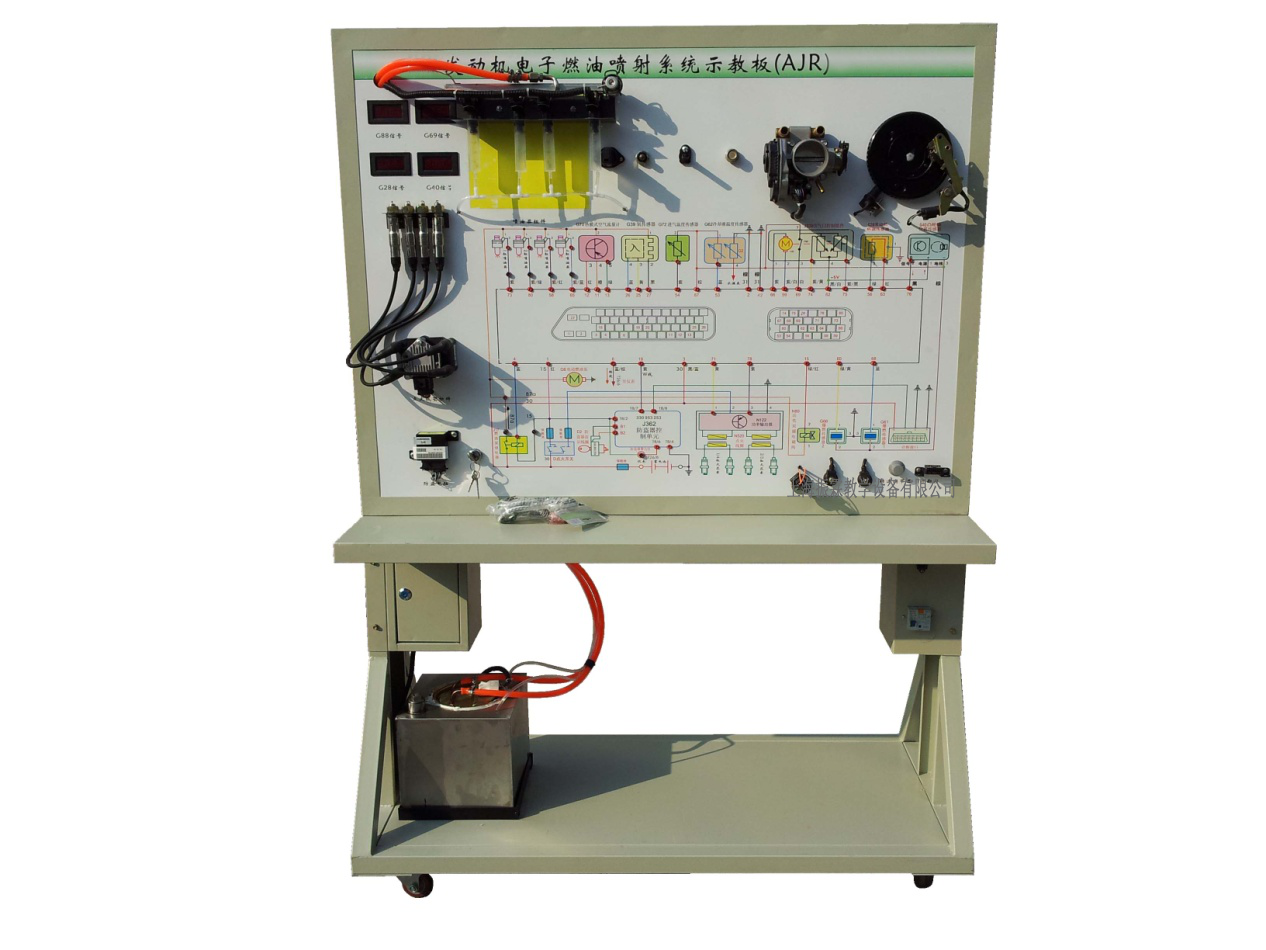

ZLMH-3B型電控汽油發動機燃油噴射系統示教板
- 電控汽油發動機燃油噴射系統示教板采用全新大眾AJR發動機電子燃油噴射系統實物制作，充分展示電子燃油噴射系統的組成結構和工作過程。適用于學校對發動機燃油噴射系統理論和維修實訓的教學需要。二、電控汽油發動機燃油噴射系統示教板的功能特點：
1.真實可運行的發動機燃油噴射系統，充分展示燃油噴射系統的組成結構和工作過程。轉動曲軸位置信號輪，可分別演示電子燃油噴射工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測電子燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、電控汽油發動機燃油噴射系統示教板的技術規格：外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、電控汽油發動機燃油噴射系統示教板的基本配置(每臺)：序號 名 稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子以及彩色電路圖和工作原理示意圖
（面板：1200*900*4mm)套 1 2 發動機控制電腦(ECU) 全新 套 1 3 點火開關 全新 個 1 4 診斷座 個 1 5 燃油箱 10L 個 1 6 汽油泵(含汽油泵插頭) 全新 套 1 7 油泵繼電器 個 1 8 點火線圈總成 個 2 9 火花塞 個 4 10 高壓線 套 1 11 噴油器 帶4個120ml玻璃量杯 套 1 12 噴油嘴 全新 個 4 13 曲軸位置傳感器及信號輪 套 1 14 移動臺架(帶自鎖腳輪裝置) 1240×600×1700mm(長×寬×高) 臺 1 15 故障模擬與排除裝置 套 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查電控汽油發動機燃油噴射系統示教板的貨品外觀，核實電控汽油發動機燃油噴射系統示教板的型號、數量及配件，拒收處于受損狀態的電控汽油發動機燃油噴射系統示教板并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供電控汽油發動機燃油噴射系統示教板產品說明書內的質保條件和質保期，在質保范圍內提供對電控汽油發動機燃油噴射系統示教板的免費維修，超出條件承諾時提供對電控汽油發動機燃油噴射系統示教板的有償維修；
4、退貨/換貨：單方面原因?qū)е碌碾娍仄桶l(fā)動機燃油噴射系統示教板錯誤或電控汽油發動機燃油噴射系統示教板購買數量錯誤，造成電控汽油發動機燃油噴射系統示教板的退換貨要求，將不被接受；
5、貨期說明：電控汽油發動機燃油噴射系統示教板的發貨期為參考值，如您需要了解電控汽油發動機燃油噴射系統示教板的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對電控汽油發動機燃油噴射系統示教板有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答電控汽油發動機燃油噴射系統示教板的相關疑問，我們還可以幫您推薦符合您要求的汽車發動機實訓設備等相關產品！
————————————————————————————————————————————————————
