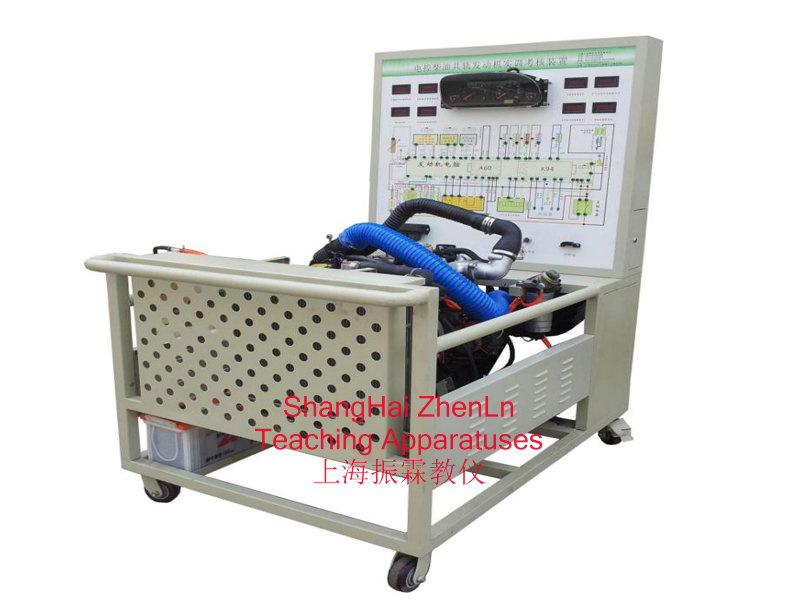

一、電控柴油發動機實訓臺的產品簡介：

　　該電控柴油發動機實訓臺采用 翻新 哈弗共軌TC 2.8L電控高壓共軌柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控高壓共軌柴油發動機的組成結構和工作過程。

　　適用于學校對電控高壓共軌柴油發動機和維修實訓的教學需要。

二、電控柴油發動機實訓臺的功能特點：

　　1.真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常)，充分展示電控高壓共軌柴油發動機的組成結構和工作過程。

　　2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。

　　3.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

　　4.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。

　　5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

　　6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。

　　7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。

　　8.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。

　　9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，正前方/兩側焊接圓形護手桿，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

四、電控柴油發動機實訓臺的技術規格：

　　外形尺寸：1500×1000×1700mm(長×寬×高)

　　工作電源：直流12V

　　燃油標號：依發動機型號

　　油箱容積：10L

　　工作溫度：-40℃～+50℃

　　顏色：7032

　　鋼管：40*40*3mm

　　面板機柜：1.5mm冷板沖壓成形，背面設置維修門;

　　移動腳輪：120*80mm

五、電控柴油發動機實訓臺的基本配置(每臺)：
