ZLCB-805型電工電子電力拖動實驗室成套設備
- 電工電子電力拖動實驗室成套設備是根據依據中職電工電子類課程的實驗內容精心設計的一體化綜合實驗設備，功能強大、技術創新、實驗內容豐富，實驗內容包括電路分析、電工基礎、電工學、電子技術、電子學、模擬電子技術、數字電子技術、電力拖動等課程實驗項目，設備實訓內容分為幾個層次和若干模塊，不同學制，不同生源的學校可根據自己的實際情況選擇實訓項目。該設備具有科學性、驗證性、實用性、趣味性，是中專、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備。

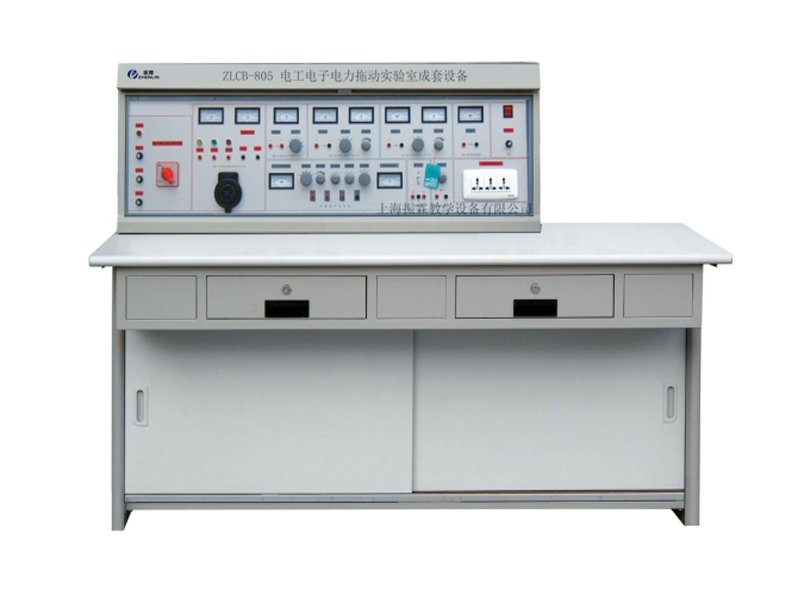

ZLCB-805 電工電子電力拖動實驗室成套設備學生桌子

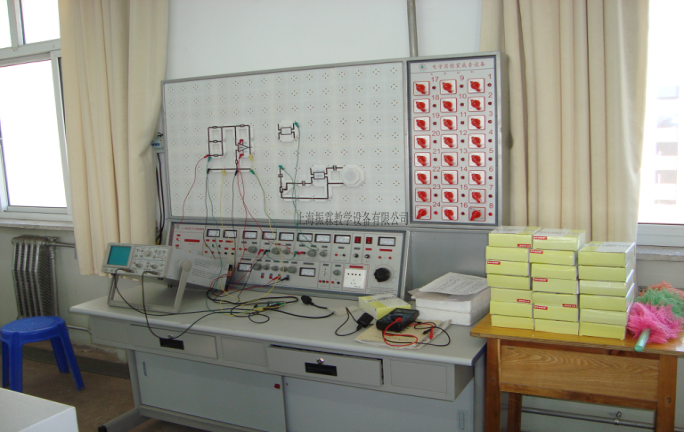

ZLCB-805 電工電子電力拖動實驗室成套設備老師桌子一、電工電子電力拖動實驗室成套的設備結構：
二、電工電子電力拖動實驗室成套設備的構成與配備(以二十四座為例)：1．實驗臺外殼尺寸：123×35×20cm
2．三相保險座
3．三相電源輸入指標
4．總開關：實驗臺電源總開關，帶漏電、過載保護
5．試驗按鈕：試驗漏電開關漏電功能
6．電源輸入指示1只
7．電源輸出指示3只(紅、綠、黃三色)
8．交流電壓表：指示輸出線電壓
9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況
10．接線座5只：A單元三相四線及地線輸出
11．電流表W相電流輸出指示
12．O/I開關：三相四線電源輸出控制(提高安全系數)
13．接線座2只：B單元交流低壓電源輸出
14．電表(2A)：B單元交流電流指示
15．旋鈕：B單元3-24V交流低壓選擇輸出
16．開關：C單元雙路直流穩壓電源開關
17．旋鈕：C單元雙路Ⅰ路穩流調節
18．旋鈕：C單元雙路Ⅱ路穩流調節
19．接線座2只：C單元Ⅰ路直流穩壓輸出
20．保險座：C單元雙路穩壓電源保險
21．電表4只：雙路穩壓電源電壓、電流指示
22．接線座：D單元直流5V穩壓輸出
23．電表：D單元電流0.5V輸出指示
24．開關1：控制各低壓交流電、信號源
25．開關2：控制E單元交直流調壓電源
26．電表：E單元交流電壓輸出指示
27．接線座4只：E單元交流、直流輸出口28．旋鈕：E單元0～240V電壓調節
29．插座：G單元220V輸出插座
30．旋鈕：音頻功率放大器音量調節
31．接線座2只：音頻信號輸入
32．按鈕：?jiǎn)未蚊}使能開關
33．接線座3只：?jiǎn)未蚊}沖輸出口
34．電表：函數發生器正弦波輸出電壓指示
35．旋鈕：正弦波輸出三級衰減幅度粗調
36．旋鈕：正弦波輸出口
37．接線座：正弦波輸出口
38．旋鈕：矩形波輸出幅度調節
39．接線座：三角波輸出口
40．旋鈕：函數信號發生器頻率細調
41．接線座：矩形波輸出口
42．旋鈕：函數信號發生器五級頻率粗調
43．電表：函數發生器輸出頻率指示
44．萬用表：500型
45．智能型交流電路測量電表：通過開關切換可同時測量電路I、U、KW、Kwh、T，八位液晶顯示。
46．實驗桌面尺寸：160×70cm
47．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗
48．儲存板：放置元件盒
49．左儲存柜：放置儲存板（帶門鎖）
50．抽屜：放置常用工具
51．右儲存柜：放置儲存板（帶門鎖）
52．示波器：型號不限（用戶自備）
53．工具
1、實驗操作桌12張，一桌二座，操作桌桌面中央設置通用九孔繼電控制實訓插板(尺寸:45×70cm)。繼電控制實驗根據電路要求插上電氣元件布線實驗。元器件已裝在特制元件盒上，實驗方便、快捷。每張操作桌配有一粒膠皮板，保護插板和桌面(如需要在桌上放置電動機、電子線路焊接等)。
2、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
3、實驗臺，共12臺，每張學生實驗操作桌上配置1臺。
4、器材配備：（可選產品：人體復蘇模型1個，滅火器1只，）手電鉆3把，臺鉆1臺，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，MF-47指針萬用表13只，數字萬用表13只，電度表13只，兆歐表13只，鉗形表13只，轉速表1只，繞線機2臺，保險盒39只，配電板26塊，熔斷器78只，拉線開關、圓插座、平燈頭各26只，20W日光燈13套，交流電流表39只，交流電壓表13只，換相開關13只，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電動機26臺，100W直流電機1臺，交流接觸器52只，組合開關13只，3H鐵殼按鈕13只，熱繼電器26只，時間繼電器13只，變壓器13只，單刀開關13只，三相閘刀13只，行程開關52只，三相雙投閘刀13把，倒順開關13把，大功率電阻39只，整流二極管13只，信號燈13只，變壓器繞線桌1張，雙門立柜2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特制線路板及相應元器件），學生凳25張。
三、電工電子電力拖動實驗室成套設備的實訓項目：
四、電工電子電力拖動實驗室成套設備的元件配置清單（每臺）：電工部分： 1、低壓驗電表的使用。 22、小型變壓器故障檢查與排除。 2、滅火器的操作方法。 23、三相鼠籠式電動機的拆裝與測試。 3、口對口人工呼吸法和胸外心臟壓擠法觀察。 24、三相鼠籠式電動機運行巡視。 4、常用工具的使用與識別。 25、三相鼠籠式異步電動機的定期檢修。 5、常用導線的連接和絕緣的恢復。 26、三相鼠籠式異步電動機故障分析。 6、電烙鐵的拆裝與焊接技能訓練。 27、定子繞組局部故障的排除。 7、電工識圖訓練。 28、單相電容式電動機繞組的拆換。 8、配電板安裝。 29、單相電容式電動機故障與排除。 9、室內配線。 30、手動正轉控制線路的安裝與檢修訓練。 10、室內照明線路安裝。 31、接觸器點動正轉控制 12、萬用表轉換開關的使用和讀數。 32、具有自鎖的正轉控制。 13、交流電壓的測量。 33、具有過載保護的正轉控制。 14、直流電壓、直流電流的測量。 34、接觸器聯鎖的正反轉控制。 15、電阻的測量。 35、按鈕聯鎖的正反轉控制線路。 16、兆歐表、鉗形電流表接地電阻測定儀的使用。 36、按鈕、接觸器復合聯鎖的控制線路。 17、常用開關類電器拆裝。 37、接觸器控制Y－△降壓控制。 18、交流接觸器的拆卸與組裝。 38、X62－W型銑床主軸與進給電機的聯鎖控制。 19、熱繼電器與時間繼電器的拆卸和組裝。 39、時間繼電器控制Y－△降壓起動控制。 20、常用啟動器的結構觀察及檢測。 40、C620－1型車床控制線路的模擬安裝。 21、小型變壓器的制作?！?/span> 41、直流電動機的拆裝訓練（教師演示）。 42、直流電動機的檢修訓練（老師演示）。 電子部分： 1、常用儀器儀表的使用； 14、語音報警喇叭的制作與實訓； 2、常用電子元器件的識別與檢測； 15、邏輯測試器的制作與測試； 3、電烙鐵拆裝與電子錫焊技能訓練； 16、正負脈沖信號的制作與測試； 4、印刷線路板的制作； 17、智力競賽搶答器的制作； 5、三端集成穩壓直流電源的制作； 18、水位報警器電路的制作； 6、串聯型直流穩壓電源的制作； 19、迷你閃光彩燈的制作； 7、低頻信號電壓放大器的裝配與測試； 20、光控音樂門鈴； 8、具有負反饋信號放大器電路的制作與測試； 21、實用模擬自然風控制器的制作； 9、文式橋振蕩器的焊接與調試； 22、臺燈調光電路； 10、電池電壓監視電路的制作與測試； 23、實用CMOS觸摸鎖鑰電路； 11、電子催眠器電路的制作； 24、自動充電器的制作； 12、模擬“知了”電子電路的制作實訓； 25、半導體收音機的組裝與調試。 13、實用聲控、光控節電照明燈的制作與實訓； 電力拖動部分： l、閘刀開關正轉控制線路 13、接觸器控制Y/△降壓起動 2、接觸器點動正轉控制線路 14、時間繼電器控制Y/△降壓起動 3、具有自鎖的正轉控制線路 15、QX3-13型Y/△自動起動控制線路 4、具有過載保護的正轉控制線路 16、半波整流能耗制動控制線路 5、倒順開關控制正反轉控制線路 17、全波整流能耗制動控制線路 6、接觸器聯鎖的正反轉控制線路 18、C620車床電氣控制線路 7、按鈕聯鎖的正反轉控制線路 19、手動降壓起動 8、按鈕接觸器復合聯鎖控制線路 20、單相運行反接制動控制線路 9、自動往返行程控制線路 21、電動葫蘆電氣控制線路 10、接觸器控制串聯電阻降壓起動線路 22、C6163車床電氣控制線路 11、時間繼電器控制串聯電阻降壓控制線路 23、控制電路聯鎖控制線路 12、手動Y/△降壓起動 24、主電路聯鎖控制線路
電工、電拖部分： 元 件 型 號 數 量 備 注 元 件 型 號 數 量 備 注 電 阻 10Ω 1 1/4W 圓 插 座 2 電 阻 68Ω 1 1/4W 平 燈 頭 250V/5A 2 電 阻 100Ω 1 1/4W 日光燈組件 15W 1 電 阻 470Ω 1 1/4W 換相開關 1 電 阻 680Ω 1 1/4W 變壓器組件 8W 1 電 阻 6.8K 1 1/4W 單相電動機 1 電 阻 10K 1 1/4W 接 線 盒 1 電 阻 20K 1 1/4W 鼓形絕緣子 8 電 阻 51K 1 1/4W 單相閘刀 HK2﹣15/2 1 電 阻 68K 1 1/4W 木 臺 5 電 阻 300K 1 1/4W 掛 線 盒 1 電 筆 1 熔 斷 絲 若干 電 度 表 1 松香、焊錫絲 若干 兆 歐 表 1 塑料線卡 若干 鉗形電流表 MG28/36 1 螺絲、黑膠布、套管 若干 交流電流表 85L17 3 5A 三相電動機 Y/Δ380V 180W 2 交流電壓表 85L17 1 450V 交流接觸器 CJT1-10 380V 4 保 險 盒 3 組合開關 1 配 電 板 2 螺旋式熔斷器 380V 15A 6 拉線開關 2 四孔接線板 6 工具 鐵殼按鈕 2H 2 尖 嘴 鉗 1 熱繼電器 2 電 工 刀 1 行程開關 4 銼 刀 1 三相雙投閘刀 1 剪 刀 1 倒順開關 1 鎯 頭 1 大功率電阻 3 鋼鋸架 1 整流二極管 1 鑷 子 1 時間繼電器 1 電烙鐵及烙鐵架 2 三相閘刀 1 萬 用 表 MF47 1 變 壓 器 50W 1 數字萬用表 DT890B+ 1 單刀開關 1 吸錫器 1 信 號燈 6.3V 1 螺 絲 刀 － ＋ 4 活動扳手 1 導 線 若干 剝 線 鉗 1 實 驗 臺 1 鋼 絲 鉗 1 實 驗 桌 1 凳 子 2 防 腐 皮 1 電子部分： 電 阻 0.5Ω 1 1W 電 阻 6.8K 1 1/2W 電 阻 1Ω 1 1W 電 阻 8.2K 1 1/2W 電 阻 36Ω 1 1W 電 阻 24K 1 1/2W 電 阻 220Ω 1 1/2W 電 阻 47K 1 1/2W 電 阻 470Ω 1 1/2W 電 阻 39K 1 1/2W 電 阻 750Ω 1 1/2W 電 阻 100K 1 1/2W 電 阻 1K 1 1/2W 電 阻 150K 1 1/2W 電 阻 1.2K 1 1/2W 瓷片電容 0.01uF 1 63V 電 阻 1.8K 1 1/2W 電解電容 220uF 1 63V 電 阻 2K 1 1/2W 二 極 管 2AP9 1 電 阻 2.7K 1 1/2W 三 極 管 9013 2 電 阻 3K 1 1/2W 三 極 管 9012 6 電 阻 5.6K 1 1/2W
————————————————————————————————————————————————————
