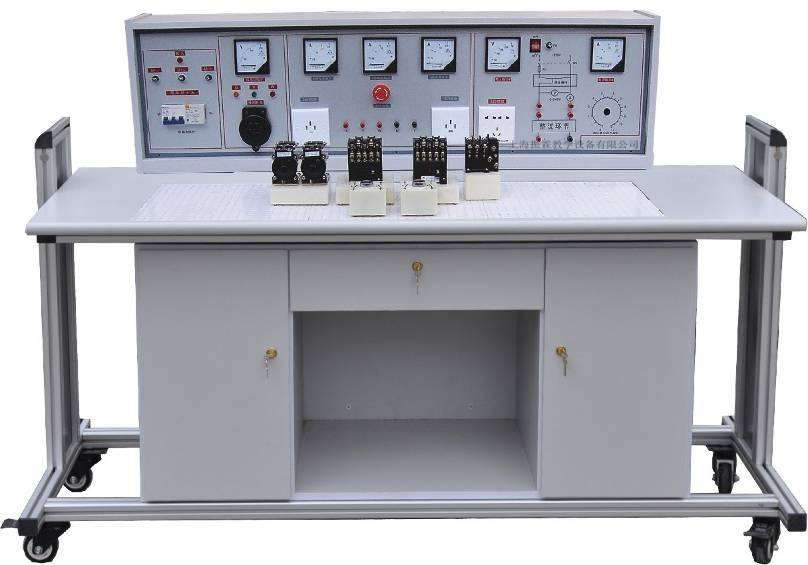

ZLCB-801型電力拖動實驗室設備
- 電力拖動實驗室設備是根據依據中職電工電子類課程的實驗內容精心設計的電力拖動實驗設備，功能強大、技術創新、實驗內容豐富，設備實訓內容分為幾個層次和若干模塊，不同學制，不同生源的學?？筛鶕?jù)自己的實際情況選擇實訓項目。該設備具有科學性、驗證性、實用性、趣味性，是中專、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備。
一、電力拖動實驗室設備的技術參數及結構：
1、輸入電壓：三相四線制380V±10% 50Hz
2、工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：160×68×110cm
5、配有12臺學生實驗桌，一臺二座，桌面中央配置通用插板，尺寸為90×35cm
6、配有1臺示教控制臺，通用插板演示屏立在電源控制柜上。
7、配有13臺電源控制柜，每張實驗桌與示教控制臺各配一臺。
二、電力拖動實驗室設備的實驗內容：
1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、具有自鎖的正轉控制線路
4、具有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動
13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗制動控制線路
17、全波整流能耗制動控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、單相運行反接制動控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電路聯鎖控制線路
24、主電路聯鎖控制線路
三、電力拖動實驗室設備的器材清單：
序號 名 稱 型號（或規格） 單位 數量 備 注 1 保險管 2安培 只 6×13 2 交流接觸器 CJ10-l0A 380V 個 6×13 已裝元件盒上 3 指示燈 XD-5 〃 3×13 已裝元件盒上 4 整流二極管 IN5408 只 5×13 已裝元件盒上 5 電阻 RX-510Ω/30W 〃 3×13 已裝元件盒上 6 鈕子開關 KN1×2 〃 3×13 已裝元件盒上 7 行程開關 LXl9-001 〃 4×13 已裝元件盒上 8 按鈕-紅 LAl9-ll 〃 2×13 已裝元件盒上 9 按鈕-綠 LAl9-11 〃 4×13 已裝元件盒上 l0 倒順開關 KO-3 380V/10A 〃 １×13 已裝元件盒上 11 三相閘刀 380V l5A 〃 １×13 已裝元件盒上 12 三相雙投閘刀 380V l5A 〃 1×13 已裝元件盒上 13 熱繼電器 JRO-20/3 〃 2×13 已裝元件盒上 14 時間繼電器 JS7-1A 380V 〃 2×13 已裝元件盒上 I5 變壓器 BK-25W 380V/6.3V 36V 〃 １×13 已裝元件盒上 16 導線 銅蕊線1.13MM 米 若干 已裝元件盒上 l7 尖咀鉗 把 １×13 18 螺絲刀 把 3×13 19 萬用表 MF-47型 只 1×13 大號、小號平頭 20 電動機 Y/Δ380V 臺 2×13
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的電工電子/電力電子實訓設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查電力拖動實驗室設備的貨品外觀，核實電力拖動實驗室設備的型號、數量及配件，拒收處于受損狀態的電力拖動實驗室設備并及時聯系上海振霖公司；
3、質保：上海振霖公司將為你提供電力拖動實驗室設備產品說明書內的質保條件和質保期，在質保范圍內提供對電力拖動實驗室設備的免費維修，超出條件承諾時提供對電力拖動實驗室設備的有償維修；
4、退換貨：單方面原因?qū)е碌碾娏ν蟿訉嶒炇以O(shè)備錯誤或電力拖動實驗室設備購買數量錯誤，造成電力拖動實驗室設備的退換貨要求，將不被接受；
5、貨期：電力拖動實驗室設備的發貨期為參考值，如您需要了解電力拖動實驗室設備的精確貨期，請與振霖的銷售人員聯系；
6、如對電力拖動實驗室設備有任何疑問，請致電：021-36036191 ，我們還可以幫您推薦符合您要求的電力電子實驗裝置等相關產品！
