一、數據采集有機廢氣吸附裝置（帶活性炭再生）的原理 、用途：

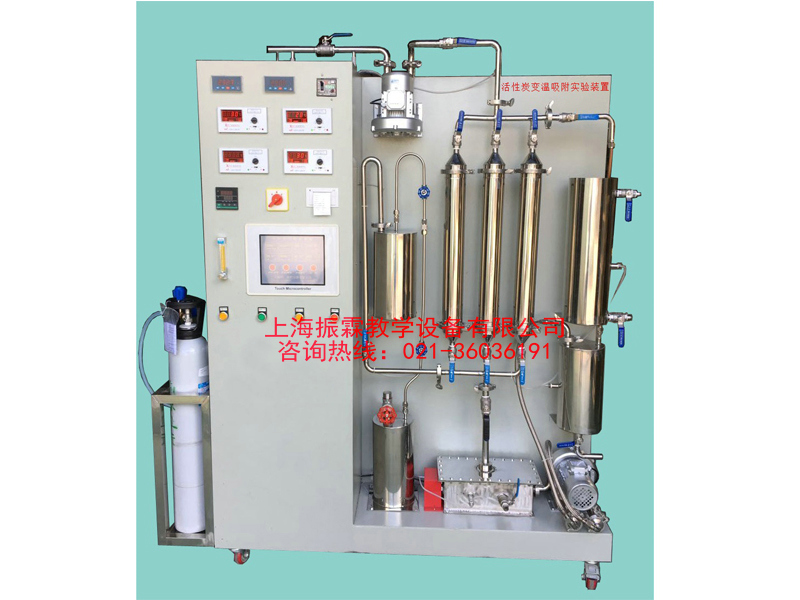

　　活性炭吸附熱空氣再生系統流程如附圖所示。系統包括主風機，有機氣體發生系統，氣體混合緩沖罐，吸附塔，空氣加熱器和冷凝回收系統及回收系統循環風機，數據自動采集系統和控制箱等。全系統主要由不銹鋼塔罐和管線構成，可進行有機氣體吸附和熱解析的過程試驗。系統還配置了一座有機玻璃制吸附塔供學生了解固定床吸附塔的構造情況。

二、數據采集有機廢氣吸附裝置（帶活性炭再生）的主要參數及配置：

　　1、處理氣量：2～4m3/h;

　　2、吸附效率90%、

　　3、304不銹鋼吸附器外徑：Ø 80mm高500mm;

　　4、吸附溫度：0-70度;

　　5、再生加熱器功率：1.5kw;

　　6、裝置外形尺寸：1450mm×450mm×1600mm、

　　7、工作電源：AC220V±10%、50Hz，單相三線制，功率2500W;安全保護：具有接地保護、漏電保護、過流保護;

　　8、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;、

三、數據采集有機廢氣吸附裝置（帶活性炭再生）的主要配置：

　　1、在線進、出VOCs氣體濃度檢測系統各1套(VOCs傳感器)2只：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM;

　　2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA;風量、風速測量精度：±1%;

　　3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA(4線制)、供電9-36VDC;

　　4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s(MAX)、分辨率8點/mm和384點/行、有效打印寬帶48mm;

　　5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

　　6、304不銹鋼吸附器3套、304不銹鋼材質、厚度1.5mm、含活性炭填料、

　　7、水浴鍋 1套、304不銹鋼材質、厚度1.5mm、

　　8、氣體混合緩沖器1套、304不銹鋼材質、厚度1.5mm、

　　9、加熱器1套、電源：AC220V，單相三線制，功率1500W

　　10、氣體流量計1只、(LZB-15、量程400~4000L/h)氣體流量計1只、(LZB-3、量程30~300L/h)

　　11、漩渦式噴氣風機2臺、電源：AC220V，單相三線制，功率120W

　　12、溫度控制系統1套(控溫精度：±1℃)、PT100溫度傳感器1只)、

　　13、冷卻器1套、304不銹鋼材質、厚度1mm、

　　14、降溫系統1套、304不銹鋼材質、厚度2mm、

　　15、溫度控制傳感器4只、(數顯儀表)

　　16、人工監測進出口4套、304不銹鋼材質、

　　17、氣體與鋼瓶1套(8升)、氣體流量計1個(LZB-3、量程30~300L/h)、不銹鋼雙表頭氣體減壓閥1只、

　　18、電源控制系統：漏電保護器、帶燈自鎖按鈕開關、

　　19、304不銹鋼材質連接管路及控制球閥(規格：Ø 20)

　　20、設備框架控制柜1只(配腳輪均為萬向輪帶禁錮腳)等組成。

四、數據采集有機廢氣吸附裝置（帶活性炭再生）的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　?、?、3D軟件界面并有工具欄項目?jī)?nèi)容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
