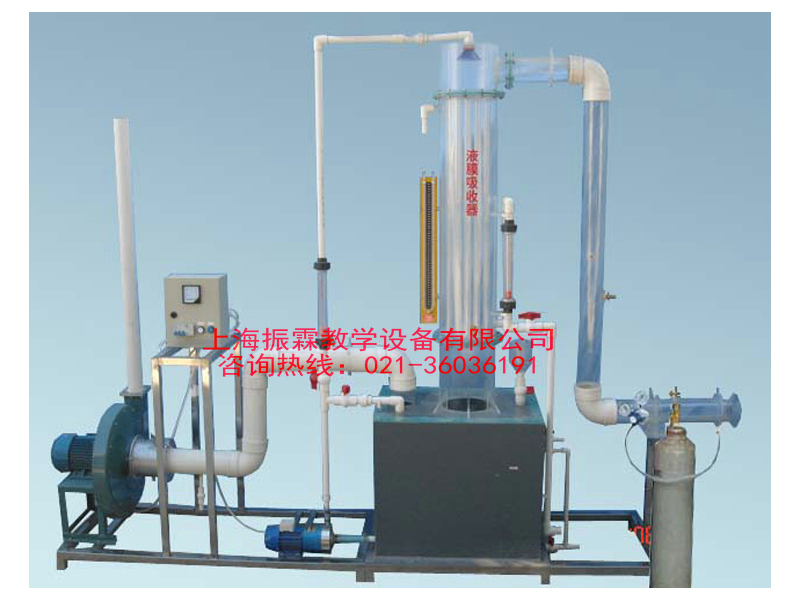

一、數據采集液膜吸收器的原理 、用途及特點：

　　降液膜氣體吸收設備屬濕壁式表面吸收裝置，適用于伴隨放熱的易溶腐蝕性氣體(如HC1，SO2等)的吸收?？蓮V泛應用于化工、制藥、環保等領域。操作時吸收劑通過布膜器沿垂直列管內壁以薄膜狀下降，氣體自上而下(并流)或自下而上(逆流)通過內管空間，氣液兩相在流動的液膜上進行傳質。列管外通冷卻劑以除去吸收過程中放出的熱量。本實驗裝置采用有機玻璃制作，便于教學演示。

二、數據采集液膜吸收器的技術參數：

　　1、塔徑：250mm

　　2、塔高：1500mm

　　3、風量：50~200m3/h;

　　4、風壓:170~220mmH2O;

　　5、降液對SO2吸收效率80%以上

　　6、規格：長×寬×高=2000mm×500mm×1900mm

　　7、工作電源：AC220V±10%、50Hz，單相三線制，功率：1600W;安全保護：具有接地保護、漏電保護、過流保護;

　　8、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;

三、數據采集液膜吸收器的主要配置：

　　1、在線進、出氣體濃度檢測系統各1套(瑞士進口SO2傳感器)2只：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM;

　　2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA;風量、風速測量精度：±1%;

　　3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA(4線制)、供電9-36VDC;

　　4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s(MAX)、分辨率8點/mm和384點/行、有效打印寬帶48mm;

　　5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

　　6、降液膜氣體吸收塔1套、透明有機玻璃材質、厚度8mm、

　　7、設備壓降測定系統1套、透明有機玻璃材質、厚度5mm、

　　8、冷卻液系統1套、透明有機玻璃材質、厚度5mm、

　　9、人工監測進出口2組、測壓環2組，透明測壓軟管1批;

　　10、多孔板混合器1套、透明有機玻璃材質、厚度5mm、

　　11、貯液箱1只、白色PP板、厚度10mm，

　　12、防腐蝕水泵1臺、電壓：220V、功率:750W、流量：1m3/h)、揚程：15(m)

　　13、液體流量計2只、(LZS-15、量程:60～600L/ h)、

　　14、SO2氣體與鋼瓶1套(10升)、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、

　　15、離心通風機1臺：(電壓：220V、功率1.1Kw、轉速2900r/min)、

　　16、變頻器1套：控制風機轉矩調節風量大小;

　　17、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　18、 Ø 110連接管路及控制球閥

　　19、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
