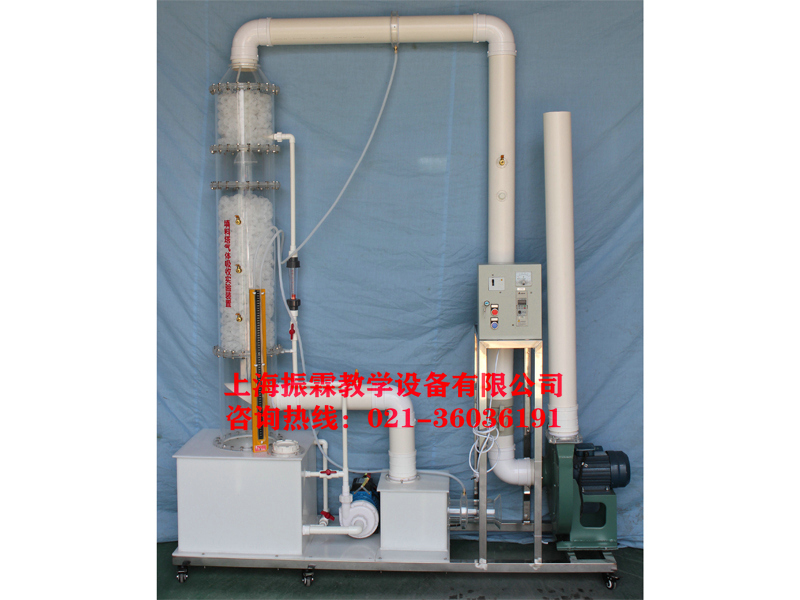

一、填料塔氣體吸收實驗裝置的原理、用途及特點：

　　填料塔為逐級接觸式氣液傳質設備，能夠?qū)崿F(xiàn)蒸餾和吸收兩種分離操作，廣泛應用于化工、石油化工、石油等行業中。在篩板塔內，氣體保持一定的速度上升，流體沿降液管流下后，進而沿篩板水平流動與上升的氣流充分接觸，從而完成兩相間的傳質過程。篩板塔空塔速度較高，因而生產能力大，塔板效率高，操作彈性大，造價低，檢修、清理方便。本實驗裝置主要用于原理演示的教學實驗。

二、填料塔氣體吸收實驗裝置的主要技術參數及指標：

　　1、環境溫度：5℃～40℃;

　　2、動力裝置布置為正壓式;

　　3、填料塔約Ø250mm×1500mm;

　　4、SO2進氣濃度：0.01~0.5%;

　　5、空塔氣速：0.5~1.2m/s;

　　6、壓力損失：500Pa/m;

　　7、液氣比：1~10L/m3;

　　8、噴淋密度：6~8m3/(m2·h);

　　9、霧沫夾帶：小于7%;

　　10、處理氣量約：50~200m3/h;

　　11、吸收效率約：80%;

　　12、填料：Ø38mm空心多面球;

　　13、PE塑料氣體混合緩沖灌：

　　14、整體外形尺寸：1900mm×500mm×2200mm。

　　15、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W;安全保護：具有接地保護、漏電保護、過流保護;

　　16、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;

三、填料塔氣體吸收實驗裝置的主要配置：

　　1、填料氣體吸收塔1套：透明有機玻璃材質、厚度8mm，含包括附件：聚炳烯填料、除霧器、

　　2、U形壓力計1個、人工監測進出口2組、測壓環2組，透明測壓軟管1批;

　　3 、SO2氣體與鋼瓶1套(10升)、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、

　　4、.貯液箱1只：白色PP板、厚度10mm，含加藥口1套;

　　5、耐酸耐堿水泵1臺、流量：1 m3/h、揚程：15(m)功率750W;含液體噴淋分配裝置1套;

　　6、流量測量與調節：液體流量計1只、(LZS-25、量程:160～1600L/ h)、

　　7、氣塵靜態混合器1套：采用箱式靜態混合器;

　　8、離心通風機1臺：(電壓：220V、功率1.1Kw、轉速2900r/min)、、

　　9、變頻器1套：控制風機轉矩調節風量大小;

　　10、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　11、 Ø 110連接管路及控制球閥

　　12、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。

四、填料塔氣體吸收實驗裝置的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　?、?、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
