汽車音像導航及倒車影像系統示教板
- 發布者：信 息 資 訊 發表時間:2020-10-20

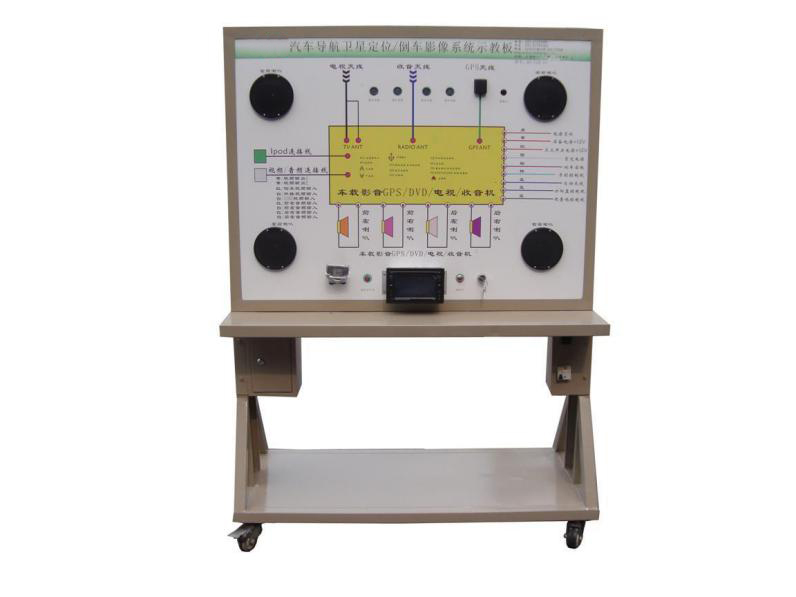

- 一、汽車音像、導航及倒車影像系統示教板的簡介：
該設備采用全新大眾B5汽車音像、導航與倒車影像系統實物為基礎，充分展示汽車音像、導航與倒車影像系統的組成結構和工作過程。
適用于學校對汽車音像、導航與倒車影像系統理論和維修實訓的教學需要。二、汽車音像、導航及倒車影像系統示教板的功能特點：
1.真實可運行的汽車音像、導航與倒車影像系統，充分展示汽車音像、導航與倒車影像系統的組成結構。
2.操縱音像、導航、倒車開關，可真實演示汽車音像、導航與倒車影像系統的工作過程。
3.示教板面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車音像、導航及倒車影像系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車音像、導航與倒車影像系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、汽車音像、導航及倒車影像系統示教板的技術規格：
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、汽車音像、導航及倒車影像系統示教板的基本配置(每臺)：
序號 名 稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子，彩色電路圖和工作原理示意圖 套 1 2 點火開關 個 1 3 汽車音像與導航主機總成 套 1 4 GPS天線 套 1 5 收音機固定天線 套 1 6 倒車攝像頭 個 1 7 模擬倒車開關 個 1 8 功放 套 1 9 低音炮 套 1 10 揚聲器 個 4 11 音視頻線 套 1 12 移動臺架(帶自鎖腳輪裝置) 1240×600×1700mm(長×寬×高) 臺 1 13 故障模擬與排除裝置 套 1 14 教師手冊 套 1 15 合格證與保修卡 套 1 找不到想找的產品?請點擊 產品導航頁
